| الاسم التجاري: | FUTAO |
| رقم الموديل: | ستب-021 |
| موك: | 10 قطع |
| السعر: | $230 - $320/ Piece |
| موعد التسليم: | 60 يوم عمل |
| شروط الدفع: | خطاب الاعتماد، تي/تي |
تتوسع شبكات توزيع الطاقة في جنوب شرق آسيا بوتيرة غير مسبوقة. يؤدي التحضر، والكهرباء الريفية، وتطوير المناطق الصناعية في إندونيسيا والفلبين وماليزيا وتايلاند وفيتنام إلى زيادة الطلب الهائل على أعمدة التوزيع الموثوقة والفعالة من حيث التكلفة. من المتوقع أن تضيف منطقة الآسيان آلاف الكيلومترات من خطوط التوزيع الجديدة سنويًا حتى عام 2030.

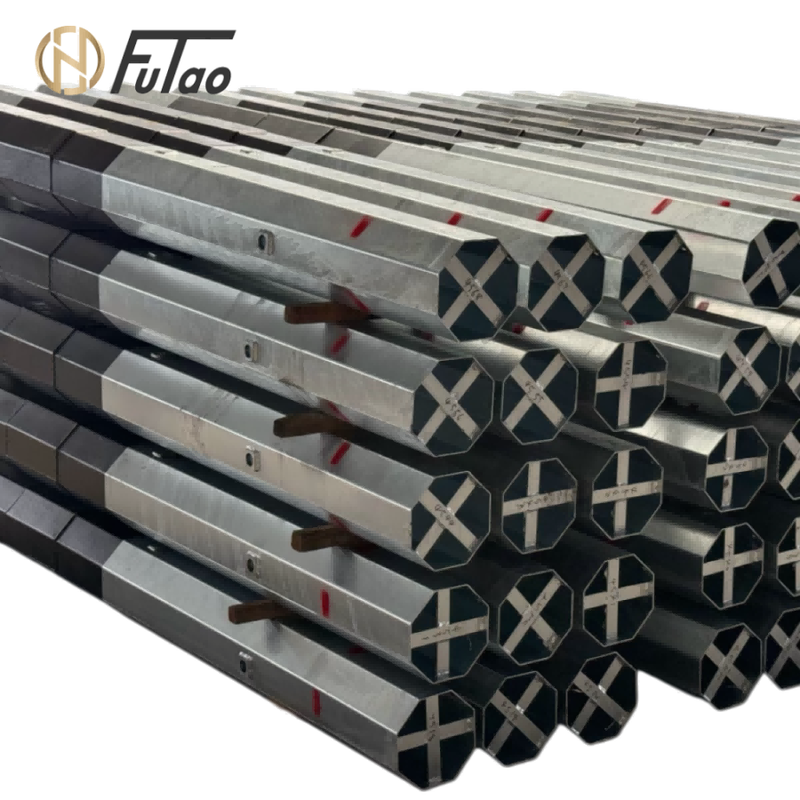

إن عمود الكهرباء الفولاذي المجلفن بالغمس الساخن بطول 9 أمتار الخاص بنا هو العمود الفقري لشبكات توزيع الجهد المنخفض إلى المتوسط. مصمم لخطوط الجهد 11 كيلوفولت العلوية، ومصنوع من فولاذ Q235B (قياسي) أو Q355B (ترقية)، مع مقطع عرضي مثمن مخروطي الشكل، وجلفنة بالغمس الساخن وفقًا لمعيار ISO 1461 (≥85 ميكرومتر)، ومقاومة للأعاصير بسرعة 160 كم/ساعة. هذا العمود هو الارتفاع الأكثر تحديدًا لتوزيع الشوارع الحضرية، وتوسيع الشبكة الريفية، ومشاريع الاتصال بالميل الأخير في جميع أنحاء جنوب شرق آسيا.H2: المشكلةما الذي يبقي مديري مشاريع شبكات التوزيع مستيقظين في الليل؟التآكل السريع في المناخات الاستوائية - مستويات الرطوبة التي تتجاوز 80٪ والهواء الساحلي المشبع بالملح تدمر الأعمدة غير المحمية بشكل كافٍ في غضون 8-12 عامًا. تفشل الطلاءات والطلاءات الإيبوكسية بسرعة في هذا المناخ؛ الجلفنة دون المستوى القياسي التي تقل عن 70 ميكرومتر لا يمكنها البقاء على قيد الحياة في الظروف القاسية للمنطقة.ضعف مقاومة الأعاصير - تواجه جنوب شرق آسيا أكثر من 20 إعصارًا سنويًا، بسرعة رياح تتجاوز 160 كم/ساعة. تنهار الأعمدة ذات التصميم غير الكافي، مما يتسبب في انقطاع واسع النطاق ومخاطر السلامة.3. الجلفنة بالغمس الساخن - يتم غمر أقسام الأعمدة المكتملة في الزنك المنصهر عند 440-460 درجة مئوية. هذا يخلق رابطة معدنية - وليس مجرد طلاء سطحي. توفر طبقات سبائك الزنك والحديد حماية كاثودية: حتى لو تم خدشها، فإن الزنك المحيط يضحي بنفسه لمنع تآكل الفولاذ.متطلبات تركيب معقدة - يؤدي التجميع متعدد القطع، واللحام في الموقع، وضعف تنسيق الخدمات اللوجستية إلى تمديد جداول المشاريع لأسابيع.5. تكامل الأساس - ترتكز الأعمدة على أساسات خرسانية عبر لوحة القاعدة ومسامير التثبيت، أو الدفن المباشر لبعض ظروف التربة. يأخذ التصميم في الاعتبار نوع التربة، والمناطق الزلزالية، وأحمال الرياح الخاصة بكل موقع مشروع.H2: السببلماذا تستمر هذه المشاكل في جميع أنحاء المنطقة؟1. حماية غير كافية من التآكل - يطبق العديد من الموردين طلاءات الجلفنة أقل من 70 ميكرومتر، وهو غير كافٍ للامتثال لمعيار ISO 1461 في البيئات البحرية الاستوائية. اختبارات رش الملح التي تقل عن 1500 ساعة تفشل في ضمان الحماية طويلة الأمد.2. تصميم رياح عام - الأعمدة القياسية المصممة لرياح بسرعة 120 كم/ساعة لا يمكنها تحمل ظروف الأعاصير في جنوب شرق آسيا. تتطلب المنطقة مقاومة رياح تصميمية لا تقل عن 160 كم/ساعة.3. مواد دون المستوى - يستخدم بعض الموردين فولاذًا منخفض الدرجة بقوة خضوع أقل من 235 ميجا باسكال، مما يضر بالسلامة الهيكلية تحت توتر الكابل وأحمال الطقس القاسية.4. نقص الإنتاج الموحد - بدون أنظمة إدارة جودة مناسبة، تكون مراقبة الجودة غير متسقة. يتم اكتشاف عيوب اللحام، وعدم دقة الأبعاد، وعيوب الجلفنة.H2: الحل
✅ حماية ممتازة من التآكل - مجلفن بالغمس الساخن بالكامل من الداخل والخارج بمتوسط طلاء زنك ≥85 ميكرومتر، يلبي ويتجاوز معايير ISO 1461 و ASTM A123. تحمل اختبار رش الملح ≥1500 ساعة يضمن عمر خدمة 25-30 عامًا في البيئات الاستوائية.
✅ هندسة مقاومة للأعاصير - مصمم لمقاومة رياح بسرعة 160 كم/ساعة (44.4 م/ث) بعامل أمان 2.0. المقطع العرضي المثمن المخروطي يحسن نسبة القوة إلى الوزن ويقلل من مقاومة الرياح.✅ مرونة المواد - يوفر Q235B (قوة خضوع ≥235 ميجا باسكال) أداءً فعالاً من حيث التكلفة للمناطق الداخلية والمناطق ذات الرياح المعتدلة. يوفر Q355B (قوة خضوع ≥355 ميجا باسكال) قوة معززة لمناطق الأعاصير الساحلية والتطبيقات ذات الأحمال الثقيلة.
✅ تصميم من قسم واحد أو قسمين - الأعمدة بطول 9 أمتار عادة ما تكون من قسم واحد لسهولة النقل والتركيب السريع. تصميم من قسمين مع وصلة انزلاقية أو وصلة شفة متاح لسهولة المناولة في المناطق النائية.✅ جودة معتمدة - مصنعنا حاصل على شهادة ISO 9001. المنتجات مصنعة وفقًا للمعايير الدولية ويمكن التحقق منها بواسطة مختبرات طرف ثالث (SGS، BV) عند الطلب. اللحام يلبي متطلبات AWS D1.1.
✅ سلسلة توريد من البداية إلى النهاية - من التصميم والإنتاج إلى التعبئة والتغليف للتصدير والشحن والتخليص الجمركي - المساءلة بنقطة واحدة تلغي تأخيرات التنسيق.H2: المواصفات
المعلمةالمواصفات
ارتفاع العمود9 متر (29.5 قدم)
11 كيلوفولت (توزيع الجهد المتوسط)
المقطع العرضيمثمن مخروطي
خيارات الموادQ235B (قوة خضوع ≥235 ميجا باسكال) - قياسي؛ Q355B (قوة خضوع ≥355 ميجا باسكال) - ترقية اختيارية
قطر الجزء العلوي100-150 ملم
قطر القاعدة200-250 ملم (يختلف حسب متطلبات الحمل)
3.8 ملم / 5.5 ملم / 7.2 ملم
التدرج1:75 (تصميم مخروطي قياسي)مقاومة الرياح160 كم/ساعة (44.4 م/ث)، عامل أمان 2.0اطلب شهادة ISO 9001، وتقارير اختبار المواد، وفحص طرف ثالث (SGS/BV) إذا لزم الأمرمجلفن بالغمس الساخن، ISO 1461 / ASTM A123
سمك طلاء الزنك≥85 ميكرومتر في المتوسطاختبار رش الملح≥1500 ساعة
مقاومة الزلازلحتى 8 درجات3. الجلفنة بالغمس الساخن - يتم غمر أقسام الأعمدة المكتملة في الزنك المنصهر عند 440-460 درجة مئوية. هذا يخلق رابطة معدنية - وليس مجرد طلاء سطحي. توفر طبقات سبائك الزنك والحديد حماية كاثودية: حتى لو تم خدشها، فإن الزنك المحيط يضحي بنفسه لمنع تآكل الفولاذ.25-30 سنة5. تكامل الأساس - ترتكز الأعمدة على أساسات خرسانية عبر لوحة القاعدة ومسامير التثبيت، أو الدفن المباشر لبعض ظروف التربة. يأخذ التصميم في الاعتبار نوع التربة، والمناطق الزلزالية، وأحمال الرياح الخاصة بكل موقع مشروع.قسم واحد (قياسي) أو قسمين مع وصلة انزلاقية
معيار اللحامAWS D1.1
ضمان الجودةمصنع معتمد ISO 9001؛ فحص طرف ثالث (SGS/BV) متاح عند الطلب
H2: التطبيقأين يقدم العمود الكهربائي 9 أمتار 11 كيلوفولت أقصى قيمة؟
| 🌾 الكهرباء الريفية - تصميم قسم واحد خفيف الوزن يسهل نقله إلى القرى النائية. التركيب السريع يسرع مشاريع توسيع الشبكة الريفية المدعومة من الحكومة. | 🏭 المجمعات الصناعية والمصانع الصغيرة - إمداد طاقة موثوق به 11 كيلوفولت للمناطق الصناعية الخفيفة وورش العمل ومرافق التصنيع. |
|---|---|
| 🏫 المدارس والمستشفيات والمرافق العامة - حل فعال من حيث التكلفة لتوصيلات الطاقة المؤسسية. | 🌴 المجتمعات الساحلية والجزرية - الجلفنة المحسنة (≥85 ميكرومتر) ومقاومة الرياح بسرعة 160 كم/ساعة تجعل هذه الأعمدة مناسبة لإندونيسيا والفلبين والدول الأرخبيلية الأخرى. |
| 🛣️ إنارة الطرق والشوارع - يمكن للأعمدة ذات الغرض المزدوج دعم توزيع الطاقة والإضاءة العامة. | H2: كيف يعمل |
| فهم الهندسة وراء عمود التوزيع الخاص بنا بطول 9 أمتار: | 1. اختيار المواد - يتم اختيار الفولاذ المدلفن على الساخن عالي الجودة (Q235B أو Q355B) بناءً على منطقة الرياح للمشروع، ومتطلبات الحمل، والميزانية. يوفر Q235B أداءً فعالاً من حيث التكلفة للتطبيقات القياسية؛ يوفر Q355B قوة خضوع أعلى بنسبة 50٪ للبيئات الصعبة. |
| 2. التشكيل والتصنيع - يتم قطع صفائح الفولاذ وثنيها وتشكيلها في أقسام مثمنة مخروطية. يوزع الشكل المثمن الأحمال بالتساوي مع تقليل استخدام المواد. يضمن لحام القوس المغمر اختراقًا وقوة متسقين. | 3. الجلفنة بالغمس الساخن - يتم غمر أقسام الأعمدة المكتملة في الزنك المنصهر عند 440-460 درجة مئوية. هذا يخلق رابطة معدنية - وليس مجرد طلاء سطحي. توفر طبقات سبائك الزنك والحديد حماية كاثودية: حتى لو تم خدشها، فإن الزنك المحيط يضحي بنفسه لمنع تآكل الفولاذ.4. التصميم القطاعي - الأعمدة بطول 9 أمتار عادة ما تكون من قسم واحد لتبسيط الخدمات اللوجستية. للمواقع النائية أو التي يصعب الوصول إليها، يتيح التصميم من قسمين مع وصلة انزلاقية أو وصلة شفة سهولة المناولة والتجميع في الموقع.5. تكامل الأساس - ترتكز الأعمدة على أساسات خرسانية عبر لوحة القاعدة ومسامير التثبيت، أو الدفن المباشر لبعض ظروف التربة. يأخذ التصميم في الاعتبار نوع التربة، والمناطق الزلزالية، وأحمال الرياح الخاصة بكل موقع مشروع.H2: كيفية الاختيار |
| عامل الاختيار | الاعتبار |
| مستوى الجهد | 11 كيلوفولت للتوزيع الأساسي / 33 كيلوفولت للنقل الفرعي |
| منطقة الرياح | داخلية ( |
| بيئة التآكل | C3-C4: HDG قياسي (≥85 ميكرومتر)؛ C5 ساحلي: ≥85 ميكرومتر + طلاء مسحوق اختياري |
| متطلبات الحمل | حمل قياسي: جدار 3.8 ملم؛ حمل ثقيل: جدار 5.5-7.2 ملم |
| سهولة الوصول للتركيب | سهولة الوصول: قسم واحد؛ بعيد/صعب: قسمين مع وصلة انزلاقية |
| التحقق من الجودة | اطلب شهادة ISO 9001، وتقارير اختبار المواد، وفحص طرف ثالث (SGS/BV) إذا لزم الأمر |
| معيار البلد | الفلبين: NEA 30FT؛ إندونيسيا: PLN SUTR/JTR؛ ماليزيا: معيار MS 9 أمتار |
| عناصر التحقق الرئيسية قبل الشراء: | |
| اطلب شهادات اختبار المواد (شهادات المطحنة للفولاذ) | راجع تقارير اختبار سمك الجلفنة (≥85 ميكرومتر) |
| تأكيد مواصفات إجراءات اللحام (WPS) ومؤهلات اللحامين | اطلب مراجع المشاريع في جنوب شرق آسيا |
| تحقق من الامتثال لمعايير البلد المستهدف (PLN، NEA، MS، إلخ) | H2: الأسئلة الشائعة |
يوفر Q235B قوة خضوع ≥235 ميجا باسكال - كافية للمناطق الداخلية ذات سرعات الرياح أقل من 120 كم/ساعة. يوفر Q355B قوة خضوع ≥355 ميجا باسكال - مطلوبة لمناطق الأعاصير الساحلية (≥160 كم/ساعة) والمناطق ذات الأحمال الثلجية أو الرياح الثقيلة. لمعظم التطبيقات الساحلية في جنوب شرق آسيا، نوصي بـ Q355B لزيادة هامش الأمان.
س2: ما هو وقت التسليم النموذجي إلى جنوب شرق آسيا؟وقت الإنتاج هو 20-30 يومًا حسب الكمية. يستغرق الشحن البحري إلى الموانئ الرئيسية (مانيلا، جاكرتا، هو تشي منه، بانكوك، بورت كلانج) 15-25 يومًا. نقدم شحنًا مجمعًا مع دعم كامل للتخليص الجمركي.
س3: كيف تقارن الجلفنة بالغمس الساخن بالطلاء للمناخات الاستوائية؟تخلق الجلفنة بالغمس الساخن رابطة معدنية بين الزنك والفولاذ، مما يوفر حماية حاجز وحماية كاثودية. الطلاء والطلاء الإيبوكسي هما مجرد طلاءات سطحية - إذا تم خدشهما، يبدأ التآكل فورًا تحت الطلاء. الجلفنة تشفي الخدوش الصغيرة ذاتيًا من خلال عمل الزنك التضحوي. في البيئات الساحلية المشبعة بالملح، تتفوق الجلفنة بطلاء ≥85 ميكرومتر على جميع البدائل، مع عمر خدمة مثبت يتجاوز 25 عامًا.
س4: هل يمكن لهذه الأعمدة تحمل ظروف الأعاصير؟تم تصميم أعمدتنا لمقاومة رياح بسرعة 160 كم/ساعة بعامل أمان 2.0. لمناطق الأعاصير الشديدة (رياح مستمرة >200 كم/ساعة)، يمكننا هندسة حلول مخصصة بسمك جدار متزايد (حتى 7.2 ملم+)، وفولاذ عالي الدرجة (Q420)، وأساسات معززة.
س5: هل يمكنك تقديم تقارير فحص طرف ثالث؟نعم. يمكننا ترتيب فحوصات SGS أو BV أو مختبرات معتمدة أخرى في المصنع قبل الشحن. يمكن تقديم تقارير الفحص التي تغطي سمك الجلفنة، ودقة الأبعاد، وجودة اللحام، وتكوين المواد عند الطلب.
س6: ما هو الحد الأدنى لكمية الطلب (MOQ)؟الحد الأدنى لكمية الطلب هو عادة 10-20 قطعة حسب مواصفات العمود. لمشاريع البنية التحتية الكبيرة، نقدم خصومات على الكميات وشروط دفع مرنة.
التعبئة والشحننغطي الجزء العلوي والسفلي من العمود ببطانية أو بالة قش لحمايته من التلف الذي قد يلحق بالسطح المجلفن أثناء النقل. يمكن أيضًا إجراء التعبئة وفقًا لمتطلبات العملاء.
التحقق من المواد ← القطع ← التشكيل أو الثني ← اللحام الرأسي ← التحقق من الأبعاد ← لحام الشفة ← حفر الثقوب ← المعايرة ← عملية إزالة الشطف ← الجلفنة، الطلاء المسحوق أو الطلاء ← إعادة المعايرة ← اللولبة ← التعبئة
خدمتنا1. سنرد على جميع استفساراتكم في غضون 12 ساعة عمل.
2. سيجيب الموظفون ذوو الخبرة على جميع أسئلتكم باللغة الإنجليزية بطلاقة. 3. لدينا فريق تصميم ذو خبرة ومهنية. نرحب بـ UEM و UBM.
4. يمكن تقديم حلول حصرية وفريدة لعملائنا من قبل مهندسينا وموظفينا المدربين تدريباً جيداً والمهنيين. 5. يتم تقديم خصم خاص أو عمولة وحماية للمبيعات لموزعينا.
6. مصنع حديث بأحدث الآلات المتخصصة في إنتاج أنواع مختلفة من الأعمدة الفولاذية بخبرة تزيد عن 20 عامًا لتقديم منتجات عالية الجودة يمكنك الوثوق بها بأسعار تنافسية. 7. لدينا فريق فحص خاص بنا للتحكم في الجودة.
مرحبًا بكم في مصنعنا!
