| Brand Name: | Futao |
| Model Number: | 13.5 م 45 قدم |
| MOQ: | 7 قطع |
| السعر: | $156 - $488 |
| Delivery Time: | 15 - 31 يوم عمل |
| Payment Terms: | L/C ، T/T. |
13.5M 45FT عمود الطاقة الكهربائية ، القطب الصلب ، مع 1050 daN كينيا
وصف المنتج
تم تصميم أعمدةنا الكهربائية خصيصًا لعمود الطاقة الكهربائية 13.5M 45FT ، والقطب الفولاذي ، مع 1050 daN kenya ، لقد نجحنا في تسليم منتجاتنا إلى العملاء الراضين في جميع أنحاء العالم بما في ذلك جنوب شرق آسيا والشرق الأوسط وأوروبا.بالإضافة إلى ذلك ، يمكننا إنتاج أنواع مختلفة من الأعمدة اعتمادًا على استخدامها مثل التعليق والتوتر وأعمدة الزاوية الطرفية / الميتة.
تفاصيل محددة
| جدول التقييم الفني المواصفات رقم P25 و P25-2016-02 12.2 متر أعمدة فولاذية مجلفنة |
||
| وصف | وحدة | بيانات المناقص (يتم ادراجها) |
| 1) معايير التصميم | ASCE / SEI 48 | |
| 2) معلمات القطب: | ||
| طول | مم | 13500 |
| سماكة الفولاذ | مم | 3.5 ملم |
| شكل مقطعي | مثمن | |
| تعيين الصلب | رقم ASTM | ASTM572 GR65 |
| أقصى إجهاد الشد | N / مم 2 | 550 |
| إجهاد العائد ، لمعلوماتك | N / مم 2 | 450 |
| تحميل التصميم حسب المتطلبات والمرفق أ | نعم / لا | نعم |
| إجهاد التصميم الأقصى المسموح به | fd = السنة المالية / (1.1) | 1.1 |
| حد الانحراف | 10٪ الطول | <10٪ من الطول |
| قطر القطب العلوي | مم | 222 |
| قطر القطب السفلي | مم | 466 |
| معيار الطلاء المجلفن | ASTM A123 / A123M | |
| سمك الطلاء المجلفن | 86um | |
| 3) أعلى القطب مغطى بشكل دائم بغطاء فولاذي | نعم / لا | نعم |
| 4) لوحة قاعدة قابلة للفصل كما هو محدد | نعم / لا | نعم |
| 5) القطب مزود بغطاء أرضي 900 مم 450 مم فوق وتحت سطح الأرض بسماكة لا تقل عن 5 مم |
نعم / لا | نعم |
| 6) المقابس البلاستيكية المثبتة على فتحات التنصت | نعم / لا | نعم |
| 7) القطب ملفقة في قطعة واحدة | نعم / لا | نعم |
| 8) يبلغ قطر الثقوب للبراغي 23 مم | نعم / لا | نعم |
| 9) رقم وموضع الثقوب حسب رسم المواصفات | نعم / لا | نعم |
| 10) وسادة توصيل أرضية NEMA ذات فتحتين كما هو محدد | نعم / لا | نعم |
| 11) تأريض إدراج الخيوط على النحو المحدد | نعم / لا | نعم |
| 12) وجه وسادة التأريض والخيوط على النحو المحدد | نعم / لا | نعم |
| 13) البولي يوريثين المقاوم للأشعة فوق البنفسجية أو طلاء مكافئ مطبق كما هو محدد ، 1900 مم من قاعدة القطب | نعم / لا | نعم |
| 14) التشطيبات الأخرى للقطب كما هو محدد | نعم / لا | نعم |
| 15) العلامات على النحو المحدد | نعم / لا | نعم |
| 16) الاختبار على النحو المحدد | نعم / لا | نعم |
| 17) الأعمدة المعبأة في حاويات مفتوحة | نعم / لا | نعم |
تفاصيل اضافية
كود التصميم: المعيار الأمريكي ASCE / SEI 48-11
برنامج تصميم: PLS-POLES
تغطية سوق التصدير: آسيا والمحيط الهادئ وأمريكا الوسطى والجنوبية وأوروبا والشرق الأوسط وأفريقيا
عملية الاختبار: يمكن إجراء اختبارات التحميل في موقع المصنع إذا لزم الأمر
عملية الإنتاج
التحقق من المواد ← القطع ← القولبة أو الثني ← اللحام العمودي ← التحقق من الأبعاد ← لحام الفلنجة ← حفر الفتحة ← المعايرة ← عملية إزالة الأزيز ← الجلفنة أو طلاء المسحوق أو الطلاء ← إعادة المعايرة ← الخيوط ← التغليف

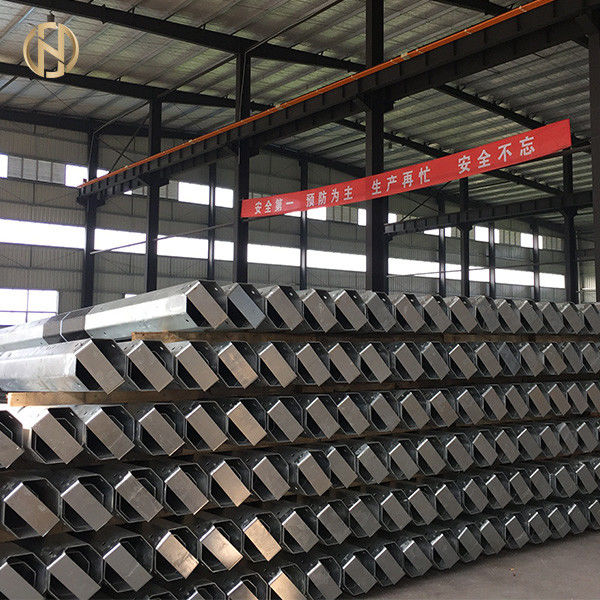

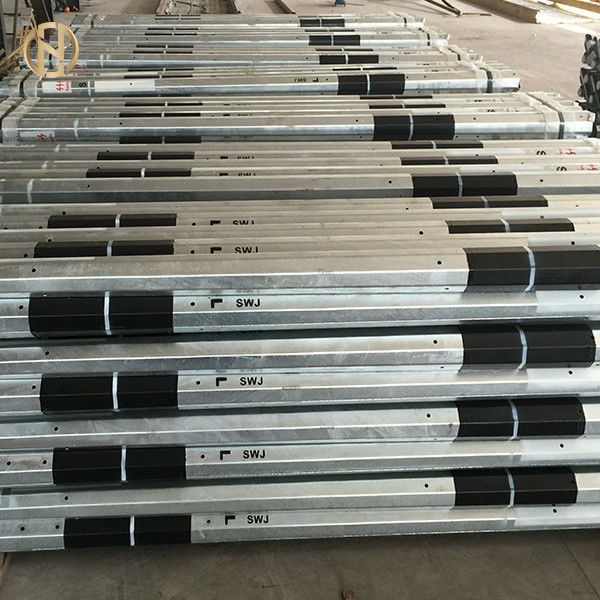

تفاصيل المنتج
اختبارات
التعبئة والتغليف والشحن
نقوم بتغطية الأجزاء العلوية والسفلية من العمود بحصيرة أو بالة قش لحمايتها من التلف الذي قد يلحق بالسطح المجلفن أثناء النقل.يمكن أيضًا أن يتم التغليف وفقًا لمتطلبات العملاء.
