10 أمتار عمود فولاذي عمود طاقة كهربائي 700daN عامل أمان 1.1
وصف المنتج
تم تصميم أعمدةنا الكهربائية خصيصًا لـ 10 أمتار من الفولاذ المقاوم للصدأ عمود الطاقة الكهربائية ، 1050daN عامل الأمان 1.1
لقد نجحنا في توصيل منتجاتنا إلى العملاء الراضين في جميع أنحاء العالم بما في ذلك جنوب شرق آسيا والشرق الأوسط وأوروبا.بالإضافة إلى ذلك ، يمكننا إنتاج أنواع مختلفة من الأعمدة اعتمادًا على استخدامها مثل التعليق والتوتر وأعمدة الزاوية الطرفية / الميتة.
تفاصيل محددة
| جدول التقييم التقني المواصفات رقم P24 أعمدة فولاذية مجلفنة بطول 10 أمتار |
||
| وصف | وحدة | بيانات المناقص (يتم ادراجها) |
| 1) معايير التصنيع | - | |
| 2) معلمات القطب: | ||
| طول | مم | 10000 |
| سماكة الفولاذ | مم | 4 |
| شكل مقطعي | 8 جوانب | |
| تعيين الصلب | رقم ASTM | ASTM A572-GR50 |
| أقصى إجهاد الشد ، فو | N / مم 2 | 450 |
| إجهاد العائد ، لمعلوماتك | N / مم 2 | 345 |
| أقصى إجهاد التصميم المسموح به | fd = السنة المالية / (1.1) | 1.1 |
| قطر القطب العلوي | مم | 200 |
| قطر القطب السفلي | مم | 400 |
| معيار الطلاء المجلفن | - | ASTM 123 |
| سمك الطلاء المجلفن | - | AVE> = 75 ميكرومتر |
| 3) القطب الأعلى مغطى بشكل دائم | نعم / لا | نعم |
| 4) المقدمة لوحة قاعدة للانفصال | نعم / لا | نعم |
| 5) المقابس البلاستيكية لإغلاق الثقوب المقدمة | نعم / لا | نعم |
| 6) طلاء البولي يوريثين المطبق على النحو المحدد | نعم / لا | نعم |
| 7) القطب مزود بغطاء أرضي 900 مم كما هو محدد | نعم / لا | نعم |
| 8) تم وضع علامة على القطب بشكل دائم كما هو محدد | نعم / لا | نعم |
| 9) الأعمدة المعبأة في حاويات مفتوحة | نعم / لا | نعم |
تفاصيل تحميل 10m 700daN SF 1.1
| ٪حمل | الحمل (كجم) | Act.Load (كلغ) | الوقت (دقيقة) | انحراف (مم) | استعادة (مم) |
ملاحظات | ||
| 50٪ | 350 | 355 | 1 | 300 | 12 | تم الاجتياز بنجاح لا يوجد توقيع فشل أو تلف |
||
| 70٪ | 490 | 492 | 1 | 412 | 18 | |||
| 80٪ | 560 | 565 | 1 | 525 | 23 | |||
| 90٪ | 630 | 632 | 1 | 550 | 26 | |||
| 100٪ | 700 | 705 | 1 | 580 | 30 | |||
| 110٪ | 770 | 772 | 1 | 620 | 35 | |||
تفاصيل اضافية
كود التصميم: المعيار الأمريكي ASCE / SEI 48-11
برنامج تصميم: PLS-POLES
تغطية سوق التصدير: آسيا والمحيط الهادئ وأمريكا الوسطى والجنوبية وأوروبا والشرق الأوسط وأفريقيا
عملية الاختبار: يمكن إجراء اختبارات التحميل في موقع المصنع إذا لزم الأمر
عملية الإنتاج
التحقق من المواد ← القطع ← القولبة أو الثني ← اللحام العمودي ← التحقق من الأبعاد ← لحام الفلنجة ← حفر الفتحة ← المعايرة ← عملية إزالة الأزيز ← الجلفنة أو طلاء المسحوق أو الطلاء ← إعادة المعايرة ← الخيوط ← التغليف

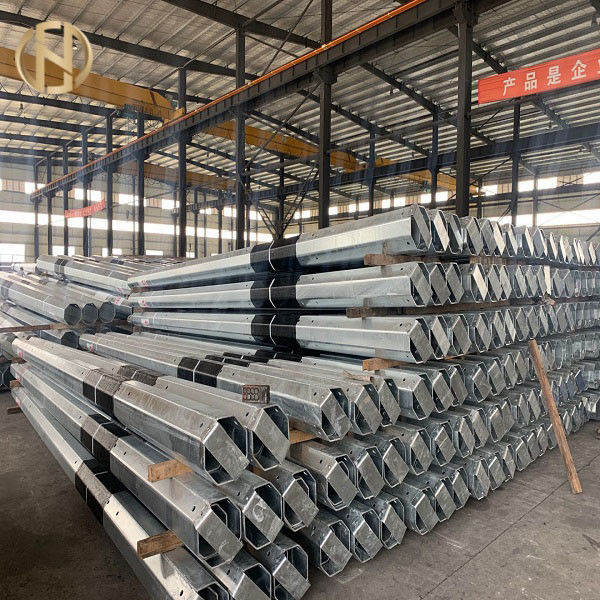

تفاصيل المنتج
اختبارات
التعبئة والتغليف والشحن
نقوم بتغطية الأجزاء العلوية والسفلية من العمود بحصيرة أو بالة قش لحمايتها من التلف الذي قد يلحق بالسطح المجلفن أثناء النقل.يمكن أيضًا أن يتم التغليف وفقًا لمتطلبات العملاء.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
