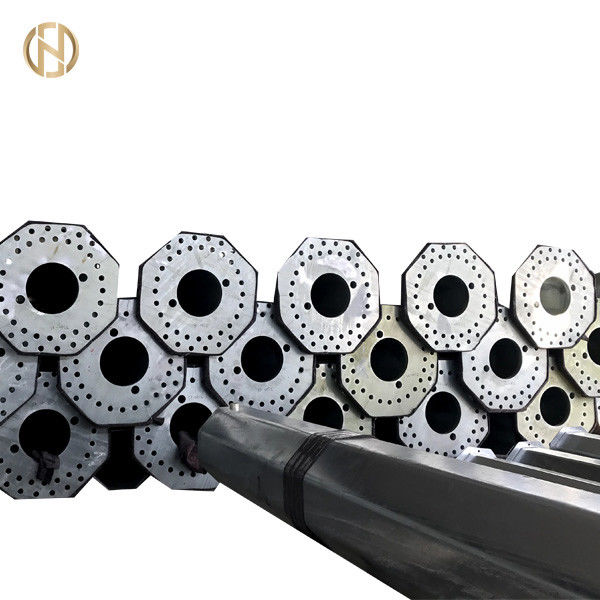

138KV القطب خط كهربائي مزدوج الدائرة 30-60 درجة مع اللوح الأساس و M48 مرساة الترباس
-
إبراز
عمود الطاقة الكهربائية
,القطب خط كهربائي
-
المعالجة السطحيةتراجع الساخنة المجلفن
-
ارتفاع2 م - 50 م
-
سماكة2.5 مم - 20 مم
-
موادQ235 ، Q345 ، Q420 ، Q460 ، Gr 50 ، Gr60 ، SS400 ، إلخ.
-
شكلمتعدد الأضلاع أو مخروطي الشكل
-
اللونوفقا لمطلب العملاء
-
اللحامAWS D 1.1.2 تحديث
-
مكان المنشأالصين
-
اسم العلامة التجاريةFUTAO
-
إصدار الشهاداتISO 9001 : 2008
-
رقم الموديلFTGG - 0 38917
-
الحد الأدنى لكمية2 قطعة
-
الأسعار$100 - $400
-
تفاصيل التغليف40HC أو OT ، لف بساط أو حصيرة من القش
-
وقت التسليم15 - 30 يوم عمل
-
شروط الدفعL / C ، T / T
-
القدرة على العرض1200 قطعة كل أسبوع
138KV القطب خط كهربائي مزدوج الدائرة 30-60 درجة مع اللوح الأساس و M48 مرساة الترباس
138KV مزدوج الدائرة القطب 30-60 درجة مع اللوح الأساسي و M48 مرساة الترباس
وصف المنتج
مصممة لخطوط النقل الهوائية 132،138 ، 69kv 110KV.يمكن تصميم أعمدة مخصصة بأبعاد مخصصة إذا لزم الأمر.مهندسينا الداخليين هنا للمساعدة.يرجى الاتصال بخدمة العملاء لأية استفسارات قد تكون لديكم.
تفاصيل محددة
| أعمدة فولاذية | توحد | قيم مضمونة | |||||
| نوع القطب | مستقيم | زاوية | نهاية | ||||
| كمية | pce | 24 | 14 | 6 | |||
| الصانع | YIXING FUTAO METAL STRUCTURAL UNIT CO.، LTD | YIXING FUTAO METAL STRUCTURAL UNIT CO.، LTD | YIXING FUTAO METAL STRUCTURAL UNIT CO.، LTD | ||||
| التصنيع الموقع | الصين ، جيانغسو ، مدينة ييشينغ | الصين ، جيانغسو ، مدينة ييشينغ | الصين ، جيانغسو ، مدينة ييشينغ | ||||
| المعايير | - | NFEN10025 / GB / T 700 | NFEN10025 / GB / T 700 | NFEN10025 / GB / T 700 | NFEN10025 / GB / T 700 | NFEN10025 / GB / T 700 | NFEN10025 / GB / T 700 |
| جودة الفولاذ | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | |
| معيار الجلفنة على الساخن | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | |
| Dimensionnement mécanique des ligues | |||||||
| عدد الدوائر | 1 | 1 | 1 | 1 | 1 | 1 | |
| نوع العوازل | ايقاف عن العمل | ايقاف عن العمل | مذيع الأخبار | مذيع الأخبار | مذيع الأخبار | مذيع الأخبار | |
| زاوية | º | 0 | 0 | 45 | 45 | 90 | 90 |
| فترة قياسية | م | 200 | 200 | 200 | 200 | 200 | 200 |
| مدى الرياح | م | 220 | 220 | 220 | 220 | 220 | 220 |
| مدى الوزن | م | 250 | 250 | 250 | 250 | 250 | 250 |
| تبلد الموصل عند 85 درجة مئوية | م | ||||||
| عبر شكل الذراع | مثلث | مثلث | درابو | درابو | درابو | درابو | |
| ارتفاع أدنى الذراع المتقاطعة | م | 15.6 | 15.6 | 15.6 | 15.6 | 15.6 | 15.6 |
| الحد الأدنى للمسافة الرأسية بين الموصلات والقطب | م | 1.1 | 1.1 | 2 | 2 | 2 | 2 |
| المسافة العمودية بين أعلى موصل وسلك أرضي | م | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| ضغط الرياح عند متوسط درجة الحرارة (25 درجة مئوية) | daN / m2 | 58 | 58 | 58 | 58 | 58 | 58 |
| معامل الأقطاب الهوائية | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| المعامل الديناميكي الهوائي للموصل | 1 | 1 | 1 | 1 | 1 | 1 | |
| معامل الأمان | 2 | 2 | 2 | 2 | 2 | 2 | |
| مواد | صفائح معدنية مطوية | صفائح معدنية مطوية | صفائح معدنية مطوية | صفائح معدنية مطوية | صفائح معدنية مطوية | صفائح معدنية مطوية | |
| المقطع العرضي | ثماني الأضلاع | ثماني الأضلاع | ثماني الأضلاع | ثماني الأضلاع | ثماني الأضلاع | ثماني الأضلاع | |
| الارتفاع من الأرض | م | 20 | 20 | 22 | 22 | 22 | 22 |
| القطر الخارجي العلوي | مم | 240 | 240 | 270 | 270 | 300 | 300 |
| القطر الخارجي السفلي | مم | 510 | 510 | 920 | 920 | 1200 | 1200 |
| عدد الأقسام | مم | 2 | 2 | 3 | 3 | 3 | 3 |
| السماكة (أعلى / أسفل) | مم | 4/6 | 4/6 | 6/8/10 | 6/8/10 | 6/10/10 | 6/10/10 |
| الوزن الكلي | كلغ | 1150 | 1268 | 3300 | 3560 | 4670 | 4980 |
| عمق الأساس | م | 2.6 | 2.6 | 2 | 2 | 2 | 2 |
تفاصيل اضافية
كود التصميم: المعيار الأمريكي ASCE / SEI 48-11
برنامج التصميم: برنامج PLS-POLES
تغطية الصادرات: آسيا والمحيط الهادئ وأمريكا الوسطى والجنوبية وأوروبا والشرق الأوسط وأفريقيا
الاختبار: يمكن إجراء اختبارات التحميل في الموقع إذا لزم الأمر
عملية الإنتاج
التحقق من المواد ← القطع ← القولبة أو الثني ← اللحام العمودي ← التحقق من الأبعاد ← لحام الفلنجة ← حفر الفتحة ← المعايرة ← عملية إزالة الأزيز ← الجلفنة أو طلاء المسحوق أو الطلاء ← إعادة المعايرة ← الخيوط ← التغليف
تفاصيل المنتج
مرحبا بكم في مصنعنا!
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
