جهد منخفض ، طول 11 متر ، أعمدة فولاذية مجلفنة أنبوبي
وصف المنتج
المنتجات المذكورة أعلاه هي الهياكل الأنبوبية ذات الجهد المنخفض ، وطول 11 م ، وأعمدة الصلب الأنبوبية المجلفنة
مصنوع خصيصًا لتوزيع الطاقة للجهد المنخفض
للتصميم وفقًا لبرنامج PLS ، سنطلب معلمات التصميم التالية:
مواصفات المنتج
| جهد منخفض ، 4.5 بوصة طول 9 م ، مجلفنأعمدة فولاذية أنبوبي. |
|
جهد منخفض ، 5.5 بوصة طول 9 م ، مجلفنأنبوبي أعمدة فولاذية. |
ينطبق ما يلي ما لم يذكر خلاف ذلك:
أ.أقصى درجة حرارة محيطة 50 درجة مئوية
ب.الحد الأدنى من درجة الحرارة المحيطة -10 درجة مئوية
ج.درجة حرارة التصميم 45 درجة مئوية
د.أقصى مدى يومي لدرجة حرارة الهواء 20 درجة مئوية
ه.أقصى ضغط للرياح 420 ن / م 2
F.سماكة الثلج 10 ملم.
ز.تساقط الثلوج من 1-4 أيام - 30 سم.
ح.ارتفاع الموقع من 0 إلى 1400 م ASL
أنا.متوسط هطول الأمطار السنوي 40 سم خلال الفترة من نوفمبر إلى أبريل
ي.تتراوح الرطوبة النسبية بين 30 و 60٪.
ك.متوسط عدد العواصف الرعدية 15 يوم / سنة
ل.متوسط سرعة الرياح الشتوية السائدة يوميًا حوالي 5-8 م / ث ، مع هبة تصل إلى 30 م / ث.
م.متوسط سرعة الرياح الصيفية بعد الظهر 10-13 م / ث ، وخلال الصباح تكون خفيفة بشكل عام ومتغيرة ، وتصل سرعتها إلى 30 م / ث.
2.وصف العقد العام: يجب أن يستخدم المشتري أعمدة فولاذية أنبوبية يتم توريدها بموجب هذا العقد كدعم لحمل موصلات الشبكة الكهربائية ذات الجهد المنخفض والجهد المنخفض.
5.التعبئة والشحن:
يجب أن تتحقق متطلبات التعبئة والشحن على النحو التالي:
1.الجهد المنخفض ، 4.5 "9 م أعمدة الصلب أنبوبي الطوليتم تسليمها في حزم من 6 أعمدة بترتيب طبقتين ، مع 3 أعمدة لكل طبقة ، ويتم ربطها في أربعة (4) مواقع بمسافات متساوية باستخدام أحزمة فولاذية مقاس 30 مم × 0.8 مم (دقيقة) وضروري فواصل الخشب تحت الأشرطة الفولاذية.
2.جهد منخفض،5.5 "أعمدة فولاذية بطول 9 ميتم تسليمها في حزم من 6 أعمدة بترتيب طبقتين ، مع 3 أعمدة لكل طبقة ، ويتم ربطها في أربعة (4) مواقع بمسافات متساوية باستخدام أحزمة فولاذية مقاس 30 مم × 0.8 مم (دقيقة) وضروري فواصل الخشب تحت الأشرطة الفولاذية.
تصنع الأعمدة من أنبوب فولاذي مجلفن ، حيث يتم تصنيع الأنبوب الفولاذي المجلفن من ألواح فولاذية إنشائية قابلة للحام وفقًا لوسط BS EN 10255/2004 ، والذي يظهر تحليلاً لا يزيد عن 0.030٪ من الكبريت ولا يزيد عن 0. مطلوب 035٪ غمس فوسفور ساخن للمعيار EN ISO 1461/2009 ،505جم / م 2 أو ما يعادله من الميكرون على وجه واحد.
يجب مراعاة أبعاد جميع الأنابيب الفولاذية المجلفنة أثناء التصنيع المبين في الجدول أدناه:
|
اسمى، صورى شكلى، بالاسم فقط قطب الحجم |
الحجم الاسمي (بوصة) | القطر الخارجي (مم) | سمك الجدار (مم) | الوزن (كجم / م) |
| 4.5 | 4 | 113.1-115 | 4.5 | 12.2 |
| 5 | 138.5-140.8 | 5 | 16.6 |
المواد الحجم الاسمي القطب 4.5:
أ) الحد الأدنى من درجة أعمدة الصلب الجهد المنخفض ST التي تتمتع بمقاومة شد للأحواض لا تقل عن400
ن / مم 2.
أي عيوب أثناء SWAGED.
| يكتب | جهد منخفض ، طول 11 متر ، أعمدة فولاذية مجلفنة أنبوبي |
| استخدامات مناسبة | توزيع الطاقة |
| شكل |
أنبوبي أو مضلع أو مخروطي
|
| مادة |
Q345B / A572 ، مقاومة الخضوع الدنيا> = 345 ن / مم 2 Q235B / A36 ، مقاومة الخضوع الدنيا> = 235 ن / مم 2
يمكن استخدام مواد أخرى حسب الطلب (Q460 ، ASTM573 GR65 ، GR50 ، SS400 ، SS490 ، إلى ST52) |
| تحمل الأبعاد | + - 1٪ |
| قوة | 33 كيلو فولت 11 م |
| عامل الأمان |
عامل الأمان لتوصيل الأسلاك: 8 عامل الأمان لسلك التأريض: 8 |
| تحميل التصميم بالكيلوجرام | يتم تطبيق 300 ~ 1000 كجم على 50 سم من أعلى العمود |
| نقش | لوحة الاسم من خلال البرشام أو الغراء والنقش والنقش حسب متطلبات العملاء |
| المعالجة السطحية |
الجلفنة بالغمس الساخن وفقًا لمعايير ASTM A123 / مسحوق الطلاء
|
| مفصل البولنديين |
وضع الإدراج ، وضع الشفة الداخلية ، وضع المفصل وجها لوجه.
|
| تصميم القطب | ضد زلزال 8 درجة |
| سرعة الرياح | 160 كم / ساعة 30 م / ث |
| قوة الخضوع الدنيا | 355 ميجا باسكال |
| الحد الأدنى من قوة الشد القصوى | 490 ميجا باسكال |
| أقصى قوة شد مطلقة | 620 ميجا باسكال |
| معيار | ISO 9001 |
| الطول لكل قسم | في غضون 14 مترًا تم تشكيلها مرة واحدة بدون وصلة انزلاقية |
| اللحام |
تنتج عملية اللحام المزدوج الداخلي والخارجي سطحًا غير ملحوم معيار اللحام: AWS (American Welding Society) D 1.1 |
| سماكة | 2 مم إلى 30 مم |
| عملية الإنتاج | التحقق من المواد ← القطع ← القولبة أو الثني ← اللحام العمودي ← التحقق من الأبعاد ← لحام الفلنجة ← حفر الفتحة ← المعايرة ← عملية الدبور ← الجلفنة أو طلاء المسحوق ، الطلاء ← إعادة المعايرة ← الخيوط ← التغليف |
| التعبئة والتغليف | عادة ما تكون أعمدةنا مغطاة بساط أو بالة القش في الأعلى والأسفل.يمكن أيضًا أن يتم التغليف وفقًا لمتطلبات العملاء. |

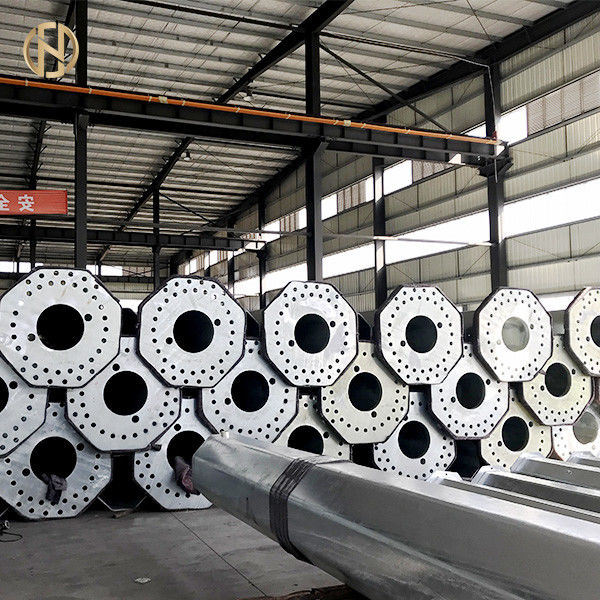

التعبئة والتغليف والشحن
نقوم بتغطية الأجزاء العلوية والسفلية من العمود بحصيرة أو بالة قش لحمايتها من التلف الذي قد يلحق بالسطح المجلفن أثناء النقل.يمكن أيضًا أن يتم التغليف وفقًا لمتطلبات العملاء.
عملية الإنتاج
التحقق من المواد ← القطع ← القولبة أو الثني ← اللحام العمودي ← التحقق من الأبعاد ← لحام الفلنجة ← حفر الفتحة ← المعايرة ← عملية إزالة الأزيز ← الجلفنة أو طلاء المسحوق أو الطلاء ← إعادة المعايرة ← الخيوط ← التغليف
التعليمات
| س 1.كيف يمكنني الحصول على سعر العمود المطلوب؟ |
|
ج: 1. يرجى تقديم أبعاد دقيقة مثل الارتفاع ونوع مادة عمود العمود والسماكة والأقطار العلوية والسفلية.يمكننا بعد ذلك تقديم عرض أسعار دقيق بناءً على المواصفات الخاصة بك. 2. يمكنك أن ترسل لنا الرسم التفصيلي والتجميع.يمكننا بعد ذلك تزويدك باقتباس دقيق بناءً على الرسم. |
| س 2.أنا تاجر جملة صغير.هل تقبل طلب صغير؟ |
| ج: إنها ليست مشكلة إذا كنت تاجر جملة صغيرًا ؛نحن نقبل الطلبات بكميات مختلفة. |
| س 3.أنا مصمم؛هل يمكنك مساعدتي في إنتاج العينة التي صممناها؟ |
| ج: مهمتنا هي مساعدة عملائنا على النجاح.يسعدنا مساعدتك في حل أي مشاكل قد تواجهك. |
| Q4: نريد أن نكون وكيلك لمنطقتنا.كيف يمكنني التقدم لهذا؟ |
| ج: يرجى إرسال الاقتراح الخاص بك والملف التعريفي لشركتك. |
| س 5.أخبرني عن شركتك؟ |
| لقد كنا منتجًا ومصدرًا لجميع أنواع الأعمدة الفولاذية بما في ذلك أعمدة الطاقة وأعمدة إنارة الشوارع وأعمدة الاتصالات السلكية واللاسلكية وغيرها من المنتجات القائمة على الصلب منذ عام 2000. تم تصدير منتجاتنا إلى العديد من المناطق حول العالم. |
| س 6.هل لديكم بعض السياسات الخاصة للشركات ذات العلامات التجارية؟ |
| ج: نعم ، لدينا بعض الدعم الخاص للشركة التي لديها علامة تجارية خاصة بها ولكنها أيضًا مدرجة في قائمة عملاء VIP.يرجى إرسال نسخة من بيانات مبيعاتك إلينا حتى نتمكن من تحليل أفضل إجراء لدعمك لمنتجاتك في السوق الخاص بك. |
| س 7.هل تقدمون خدمة من الباب الى الباب؟لأنني لا أعرف كيف أتعامل مع التخليص الجمركي. |
| ج: نحن نقدم خدمة من الباب إلى الباب لمساعدتك على تقليل وقت الشحن وتكاليفه.وذلك لأن لدينا خصومات إضافية مع شركات الشحن حيث قمنا بالعديد من الشحنات في الماضي.وهذا بدوره سيوفر لك الكثير من الوقت والمال. |
مرحبا بكم في مصنعنا!
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
