| Brand Name: | FUTAO |
| Model Number: | من JNE-101 إلى JNE 411 |
| MOQ: | 10 قطع |
| السعر: | $1 - $12 |
| Delivery Time: | 30 يوم عمل |
| Payment Terms: | L/C ، T/T. |
PT نوع لوحة التعديل المستخدمة لملحقات عمود لوحة وصلة التوصيل
PT type adjusting plate is exclusively used for twin-connected rotation angle insulator string & tension insulator string. يتم استخدام لوحة تعديل نوع PT حصريًا لسلسلة عازل زاوية الدوران المتصلة المزدوجة وسلسلة عازل التوتر. On usage, the adjustment of length to adjusting plate depends upon the rotation angle of angle tower to calculate the distance length between the two suspending points subjected to insulator string. عند الاستخدام ، يعتمد تعديل الطول على لوحة الضبط على زاوية دوران برج الزاوية لحساب طول المسافة بين نقطتي التعليق الخاضعتين لسلسلة العازل.

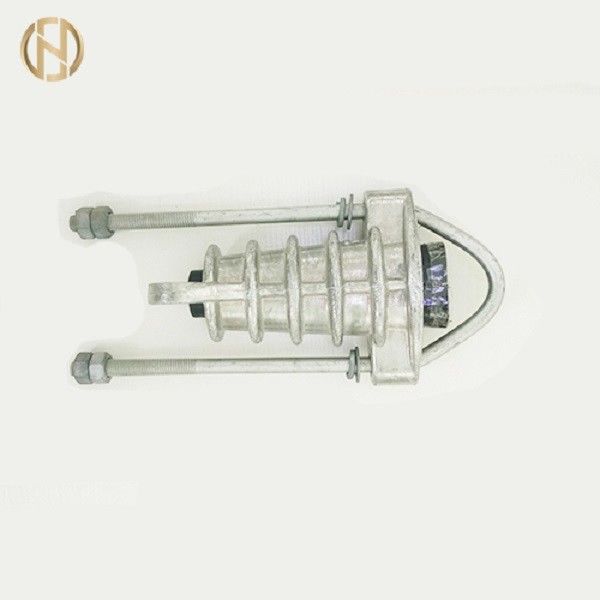

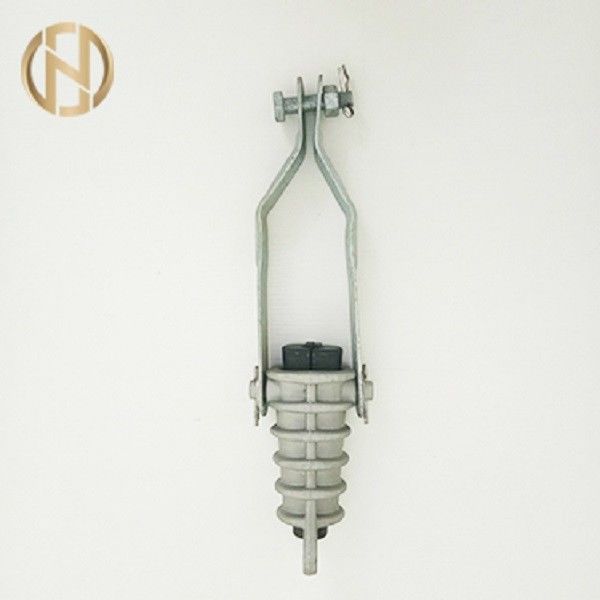

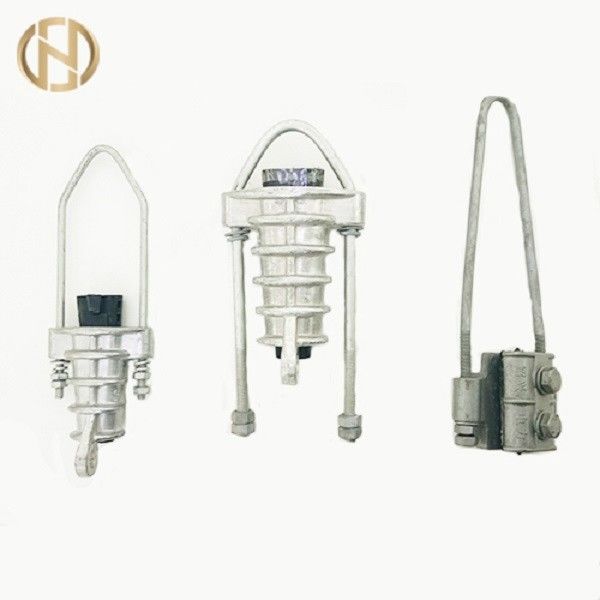

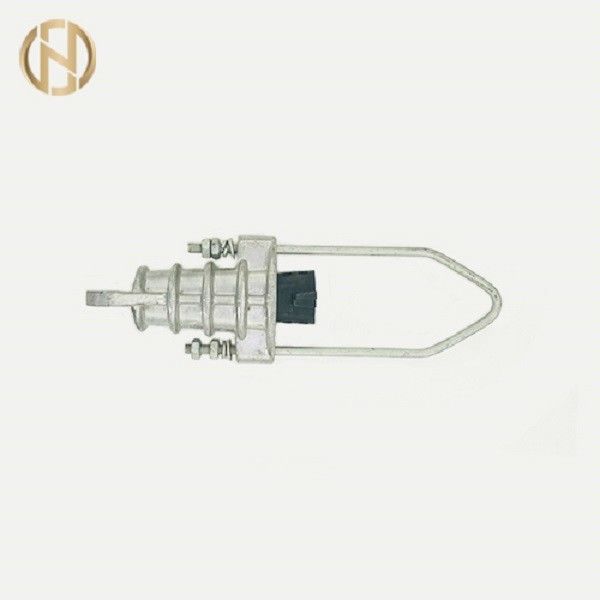

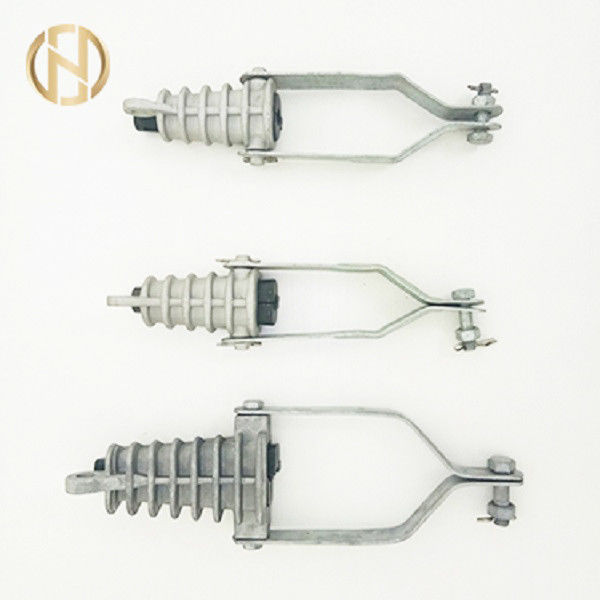

JNE type insulation strain clamp is suitable for fixing & tightening aerial insulation conductor to the tensioning insulator string at the corner termination pole or two ends of the tensioning part, and they are classified as 1KV and 10KV two kinds. مشبك التثبيت العازل من نوع JNE مناسب لتثبيت وشد موصل العزل الجوي لسلسلة عازل الشد في عمود إنهاء الزاوية أو طرفي جزء الشد ، ويتم تصنيفهما على أنهما نوعان 1KV و 10KV. The body made of steel & outer figure is of wedge type incoming hole made of stainless steel as seal cover, with high strength well clip & east installation. الجسم مصنوع من الفولاذ والشكل الخارجي من ثقب وارد من نوع إسفين مصنوع من الفولاذ المقاوم للصدأ كغطاء مانع للتسرب ، مع مشبك جيد عالي القوة وتثبيت شرقي.
| نوع | داخل نطاق إسفين لقط (مم) | القسم الاسمي لسلك المنطقة (مم 2) | حمل الفشل الاسمي (kn) | |
| JKLYJ-1KV | JKLYJ-10KV | |||
| JNE-101 | Φ 7 ~ Φ 9.5 | 16 ~ 25 | - - | 11.0 |
| JNE-102 | Φ 9.5 ~ Φ 12.0 | 35 ~ 50 | - - | |
| JNE-103 | .0 12.0 ~ Φ 14.0 | 70 | 16 ~ 25 | |
| JNE-104 | .5 12.5 ~ Φ 15.0 | - - | 35 | |
| JNE-205 | Φ 14.0 ~ Φ 16.5 | 95 | 50 | 22.0 |
| JNE-206 | .5 15.5 ~ Φ 18.0 | 120 | 70 | |
| JNE-207 | .5 17.5 ~ Φ 20.0 | 150 | 95 | |
| JNE-308 | .0 19.0 ~ Φ 21.5 | 185 | 120 | 28.0 |
| JNE-300 | .5 20.5 ~ Φ 23.0 | - - | 150 | |
| JNE-410 | .0 22.0 ~ Φ 24.5 | 240 | 185 | 45.0 |
| JNE-411 | .0 24.0 ~ Φ 26.5 | - - | 240 | |
