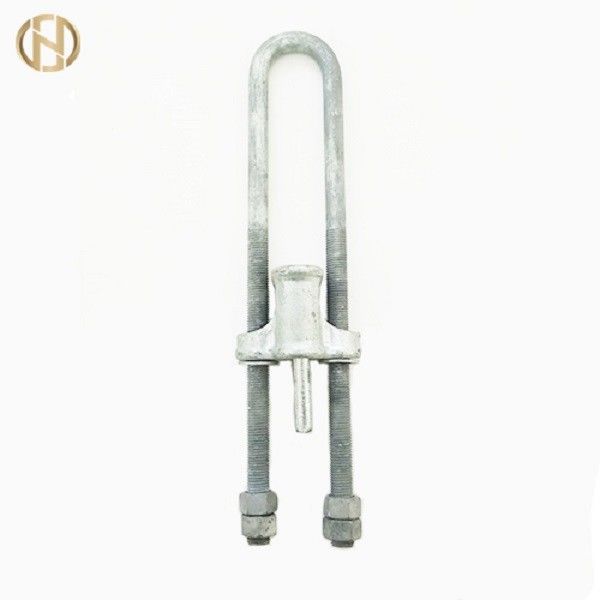

نوع NUT قابل للتعديل المشبك لمشبك قبضة الرجال مسبقة التشكيل
NUT type wedge type pulling line clamp (adjustable type) is used for installation of galvanized iron wire strands as well as fixture of overhead ground wire & guy grip on guy-strained tower; يستخدم نوع إسفين نوع إسفين المشبك خط سحب (نوع قابل للتعديل) لتركيب خيوط الأسلاك الحديد المجلفن وكذلك تركيبات الأسلاك الأرضية العلوية وقبضة الرجل على برج الرجل المجهد ؛ it makes use of arm force subjected to the wedge for fastening the galvanized iron wire strands into the clamp. يستخدم قوة الذراع المعرضة للإسفين لتثبيت خيوط أسلاك الحديد المجلفن في المشبك.
نوع الجوز إسفين نوع سحب خط المشبك (نوع قابل للتعديل)
| نوع | السلك الحديد المجلفن المطبق (مم) | البعد (مم) | حمل الفشل الاسمي (kn) | الوزن (كجم) | تم اختيار صمولة مقاومة للسرقة | مفتاح البندق ضد السرقة | ||||
| قسم القسم | القطر الخارجي | م | لام | لام1 | ج | |||||
| الجوز -1 | 25 ~ 35 | Φ6.6 ~ 7.8 | 16 | 350 | 200 | 56 | 45 | 2.10 | FDM-1* | FDB-1* |
| البندق 2 | 50 ~ 70 | Φ9.0 ~ 11.0 | 18 | 430 | 250 | 62 | 88 | 3.20 | FDM-2* | |
| البندق 3 | 100 ~ 125 | Φ13.0 ~ 14.0 | 22 | 500 | 300 | 74 | 143 | 5.40 | FDM-3* | FDB-2* |
| البندق 4 | 135 ~ 150 | Φ15.0 ~ 16.0 | 24 | 580 | 350 | 82 | 164 | 7.20 | FDM-4* | |
| نو -1 | 25 ~ 35 | Φ6.6 ~ 7.8 | 16 | 290 | 70 | 56 | 143 | 1.92 | FDM-1* | FDB-1* |
| نو -2 | 50 ~ 70 | Φ9.0 ~ 11.0 | 18 | 290 | 70 | 62 | 164 | 2.61 | FDM-2* | |
| نو -3 | 100 ~ 125 | Φ13.0 ~ 14.0 | 22 | 290 | 60 | 74 | 143 | 4.21 | FDM-3* | FDB-2* |
| نو -4 | 135 ~ 150 | Φ15.0 ~ 16.0 | 24 | 340 | 70 | 82 | 164 | 7.27 | FDM-4* |
|
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
