WS-0770 إلى WS-42120 Type Socket Clevis Eye Ploe الملحقات
يتم استخدام عين clevis من نوع WS للتوصيل بالقدم الفولاذية المعرضة لقاع الكرة والعازل على شكل تجويف (رأس الكرة).وفقًا لظروف الاستخدام المختلفة والهيكل ، تتكون عيون clevis ذات المقبس من نوع سلسلة واحدة ونوع سلسلة مزدوجة.

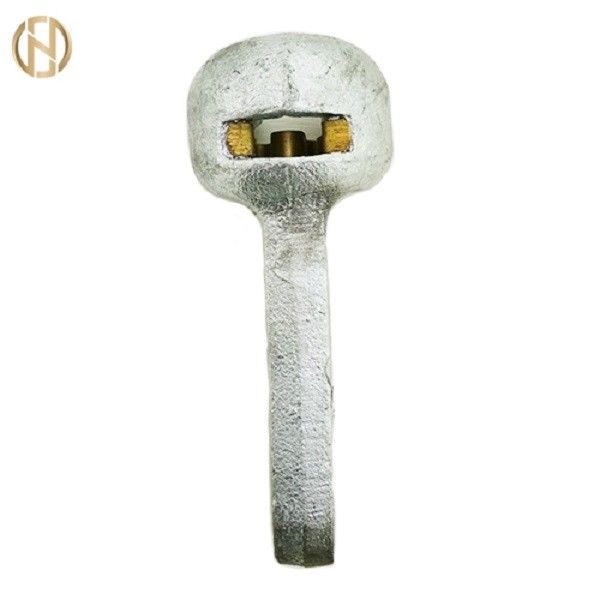

WS Type Socket Clevis Eye
| نوع الشبكة الوطنية | رقم 85 النوع القياسي | حجم اقتران | الأبعاد (مم) | تحميل الفشل الاسمي (كن) | ||||
| ج | ج1 | ج2 | م | ح | ||||
| WS-0770 | WS-7 | 16 | 18 | 19.2 | 34.5 | 16 | 70 | 70 |
| الطراز WS-1085 | WS-10 | 16 | 20 | 19.2 | 34.5 | 18 | 85 | 100 |
| الطراز WS-1290 | 16 | 20 | 19.2 | 34.5 | 22 | 90 | 120 | |
| WS-12 | 16 | 24 | 19.2 | 34.5 | 22 | 85 | 120 | |
| الطراز WS-1695 | WS-16 | 20 | 22 | 23 | 42.5 | 24 | 95 | 160 |
| WS-20 | 24 | 30 | 27.5 | 51 | 27 | 100 | 200 | |
| WS-21100 | 20 | 24 | 23 | 42.5 | 24 | 100 | 210 | |
| WS-25100 | 24 | 28 | 27.5 | 51 | 27 | 100 | 250 | |
| WS-30 | 24 | 36 | 27.5 | 51 | 36 | 110 | 300 | |
| الطراز WS-32110 | 24 | 32 | 27.5 | 51 | 30 | 110 | 320 | |
| WS-42120 | 28 | 36 | 32 | 59 | 36 | 120 | 420 | |
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
