| Brand Name: | FUTAO |
| Model Number: | س، QP |
| MOQ: | 1 قطع |
| السعر: | $0.5 - $3 |
| Delivery Time: | 10 يوم عمل |
| Payment Terms: | L/C ، T/T. |

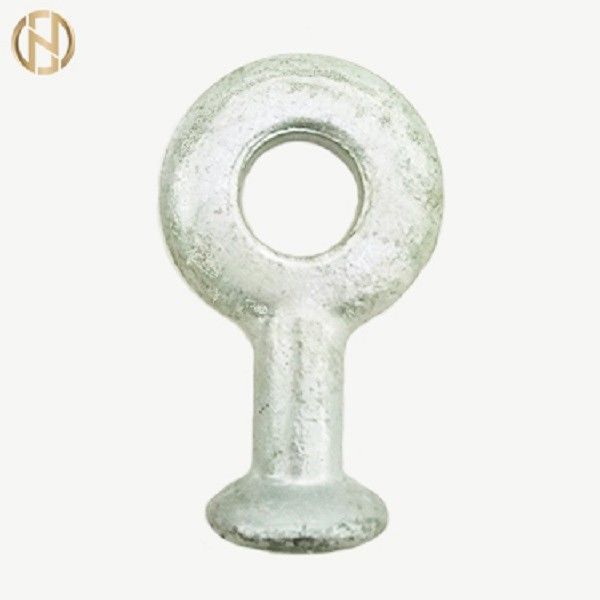

Q QP حلقة رأس الكرة المعلقة لتركيبات الكابلات الهوائية الهوائية
QP, QH & Q type ball head shackle are used for connections with the socket on steel nut subjected to the top section of ball & socket-shaped suspension insulator, avoiding the stress concentration for point contact generated by the connective point. يتم استخدام تكبيل رأس الكرة QP و QH و Q للتوصيل بالمقبس على صمولة فولاذية خاضعة للجزء العلوي من عازل تعليق على شكل كرة ومقبس ، وتجنب تركيز الضغط على نقطة الاتصال التي تولدها نقطة الاتصال. According to different usage conditions, ball head shackles are composed of ring interface type & bolt flat interface. وفقا لظروف الاستخدام المختلفة ، تتكون أغلال رأس الكرة من نوع واجهة الحلقة وواجهة مسطحة الترباس.
QP ، QH & Q نوع الكرة تكبل الرأس
| نوع الشبكة الوطنية | رقم 85 النوع القياسي | حجم اقتران | البعد (مم) | حمل الفشل الاسمي (kn) | ||||
| ب | د1 | د | Φ | ح | ||||
| س 7 | 16 | 16 | 17 | 33.3 | 22 | 50 | 70 | |
| QP-0750 | QP-7 | 16 | 16 | 17 | 33.3 | 20 | 50 | 70 |
| QP-1050 | QP-10 | 16 | 16 | 17 | 33.3 | 20 | 50 | 100 |
| QP-1260 | QP-12 | 16 | 16 | 17 | 33.3 | 24 | 60 | 120 |
| QP-1660 | QP-16 | 20 | 18 | 21 | 41.0 | 26 | 60 | 160 |
| QP-20 | 24 | 24 | 25 | 49.0 | 30 | 80 | 200 | |
| QP-21D | 20 | 21 | 21 | 41.0 | 29 | 70 | 210 | |
| QP-2180 | 20 | 20 | 21 | 41.0 | 26 | 80 | 210 | |
| QP-2580 | 24 | 24 | 25 | 49.0 | 30 | 80 | 250 | |
| QP-30 | 24 | 28 | 25 | 49.0 | 39 | 80 | 300 | |
| QP-3280 | 24 | 28 | 25 | 49.0 | 33 | 80 | 320 | |
| نوع الشبكة الوطنية | رقم 85 النوع القياسي | حجم اقتران | البعد (مم) | حمل الفشل الاسمي (kn) | |||||
| Φ | د1 | د | ج | ح1 | ح | ||||
| QH-07100 | QH-7 | 16 | 16 | 17 | 33.3 | 24 | 57 | 100 | 70 |
| QH-10 | 16 | 18 | 17 | 33.3 | 22 | 60 | 110 | 100 | |
| QH-12 | 16 | 19 | 17 | 33.3 | 22 | 63 | 120 | 120 | |
| QH-16155 | QH-16S | 20 | 20 | 21 | 41.0 | 26 | 100 | 155 | 160 |
| QH-21140 | 20 | 20 | 21 | 41.0 | 26 | 83 | 140 | 210 | |
| QH-21155 | QH-21S | 20 | 20 | 21 | 41.0 | 26 | 100 | 155 | 210 |
| QH-32175 | QH-32S | 24 | 28 | 25 | 49.0 | 32 | 110 | 175 | 320 |
| نوع | حجم اقتران | البعد (مم) | حمل الفشل الاسمي (kn) | الوزن (كجم) | ||||
| ب | ج | Φ | ح1 | ح | ||||
| س 7 م | 16 | 16 | 18 | 14 | 60 | 130 | 70 | 1.0 |
| س 12 م | 16 | 18 | 24 | 14 | 70 | 145 | 120 | 1.3 |
