إبراز
الأجهزة القطب الطاقة
,تركيبات الطاقة الكهربائية
-
نوعديسيبل
-
موادتراجع الصلب المجلفن
-
الاستخدامقابل للتعديل
-
عمليةمناسب
-
مكان المنشأجيانغسو الصين
-
اسم العلامة التجاريةFUTAO
-
إصدار الشهاداتISO 9001
-
رقم الموديلديسيبل
-
الحد الأدنى لكمية10 قطع
-
الأسعار$4 - $40
-
تفاصيل التغليفالحزمة من العلبة
-
وقت التسليم10 يوم عمل
-
شروط الدفعL / C ، T / T
-
القدرة على العرض3000pcs شهر واحد

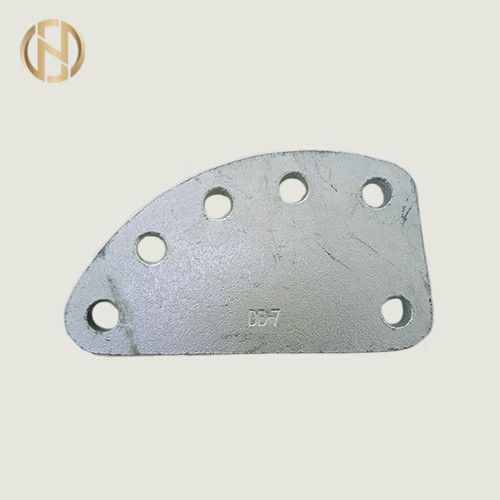

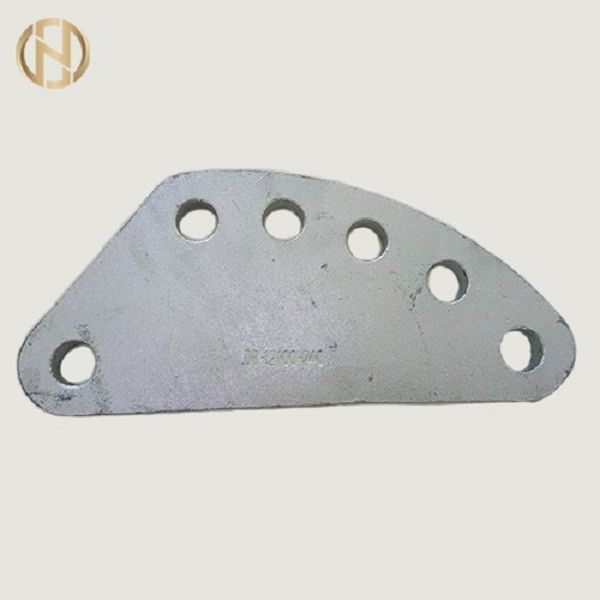

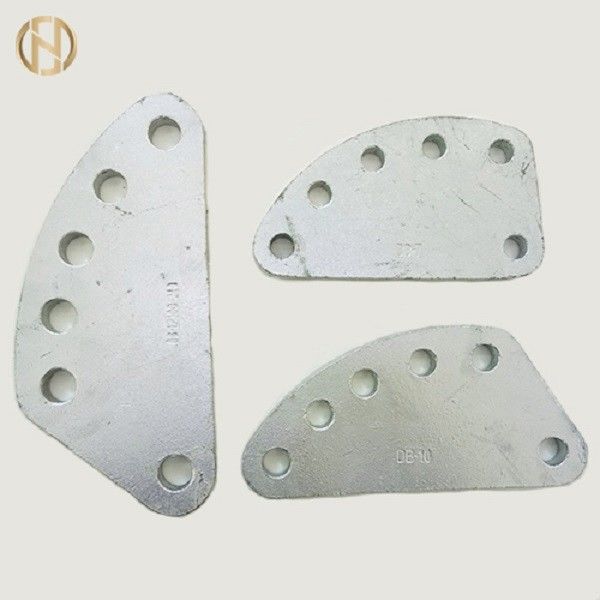

تركيب الطاقة DB نوع تعديل لوحة الملحقات Ploe لخط النقل
تركيب الطاقة DB نوع الملحقات لوحة Ploe
Power fitting DB type adjusting plate is one steel plate with many holes but different hole distance; لوحة تعديل نوع DB المناسب هي لوحة فولاذية واحدة مع العديد من الثقوب ولكن مسافة ثقب مختلفة ؛ it is applicable to insulation fitting for adjusting the length of twin-connecting or parallel-connecting insulator string through series connection with insulator string. تسري هذه المواصفة على تركيبات العزل لضبط طول سلسلة عازل التوصيل المزدوج أو المتوازي من خلال الاتصال المتسلسل بسلسلة العازل. It is also serially connected with the section of bundled conductor between connecting fitting & tension clamp subjected to tension insulator string as the looseness adjustment of two pieces of bundled conductor. كما أنه متصل بشكل متسلسل بقسم الموصل المجمّع بين توصيل التثبيت ومشبك التوتر الخاضع لسلسلة عازل التوتر كتعديل رخو لقطعتين من الموصل المجمّع.
لوحة تعديل نوع DB المناسب
| نوع الشبكة الوطنية | رقم 85 النوع القياسي | البعد (مم) | حمل الفشل الاسمي (kn) | الوزن (كجم) | ||||||
| ب | Φ | لام 1 | لام 2 | لام 3 | L4 | L5 | ||||
| DB-0770-170 | DB-7 | 16 | 18 | 70 | 95 | 120 | 145 | 170 | 70 | 2.05 |
| DB-1080-200 | DB-10 | 16 | 20 | 80 | 110 | 140 | 170 | 200 | 100 | 2.25 |
| DB-12100-240 | DB-12 | 16 | 24 | 100 | 135 | 170 | 205 | 240 | 120 | 3.42 |
| DB-16110-170 | DB-16 | 18 | 26 | 110 | 125 | 140 | 155 | 170 | 160 | 4.19 |
| DB-21 | 26 | 30 | 120 | 135 | 150 | 165 | 180 | 200 | 7.4 | |
| DB-21120-180 | 20 | 26 | 120 | 135 | 150 | 165 | 180 | 210 | 4.91 | |
| DB-25120-180 | 24 | 30 | 120 | 135 | 150 | 165 | 180 | 250 | 6.93 | |
| DB-30 | 32 | 39 | 120 | 140 | 160 | 180 | 200 | 300 | 12.5 | |
| DB-32120-200 | 28 | 33 | 120 | 140 | 160 | 180 | 200 | 320 | 10.55 | |
| DB-42140-320 | 32 | 39 | 140 | 185 | 230 | 275 | 320 | 420 | 16.26 |
|
لوحة تعديل نوع DB مناسبة لضبط طول سلسلة العازل وموصل خط النقل والمحطة الفرعية للطاقة الكهربائية.
المعايير الفنية
| اكتب رقم | البعد (مم) |
فشل اسمي الحمل (كيلو نيوتن) |
الوزن (كجم) | ||||||
| ب | Φ | لام 1 | لام 2 | لام 3 | L4 | L5 | |||
| DB-7 | 16 | 18 | 70 | 95 | 120 | 145 | 170 | 70 | 1.7 |
| DB-10 | 16 | 20 | 80 | 110 | 140 | 170 | 200 | 100 | 2.7 |
| DB-12 | 16 | 24 | 100 | 135 | 170 | 205 | 240 | 120 | 4.0 |
| DB-16 | 18 | 26 | 110 | 125 | 140 | 155 | 170 | 160 | 4.1 |
| DB-21 | 26 | 30 | 120 | 135 | 150 | 165 | 180 | 210 | 7.4 |
| DB-30 | 32 | 39 | 120 | 140 | 160 | 180 | 200 | 300 | 12.5 |
| DB-50 | 38 | 45 | 140 | 185 | 230 | 275 | 320 | 500 | 28.6 |
| DB-60 | 42 | 51 | 135 | 160 | 185 | 210 | 235 | 600 | 31.6 |
| DB-16S | 18 | 26 | 110 | 125 | 140 | 155 | 170 | 160 | 4.1 |
| DB-21S | 20 | 26 | 120 | 150 | 165 | 195 | 210 | 210 | 6.8 |
| DB-25S | 24 | 30 | 120 | 135 | 150 | 165 | 180 | 250 | 7.0 |
| DB-32S | 28 | 33 | 120 | 140 | 160 | 180 | 200 | 320 | 11.9 |
| DB-42S | 32 | 39 | 140 | 185 | 230 | 275 | 320 | 420 | 16.5 |
| DB-50S | 32 | 39 | 140 | 185 | 230 | 275 | 320 | 500 | 17.0 |
| DB-64185S | 36 | 45 | 135 | 160 | 185 | 210 | 235 | 640 | 19.4 |
| DB-64230S | 36 | 45 | 140 | 185 | 230 | 275 | 320 | 640 | 21.0 |
| DB-84S | 36 | 51 | 140 | 170 | 200 | 230 | 260 | 840 |
24.8 |
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
