| Brand Name: | FUTAO |
| Model Number: | سو-005 |
| MOQ: | 10 قطع |
| السعر: | $15 - $30 |
| Delivery Time: | 30 يوم عمل |
| Payment Terms: | L/C ، T/T. |

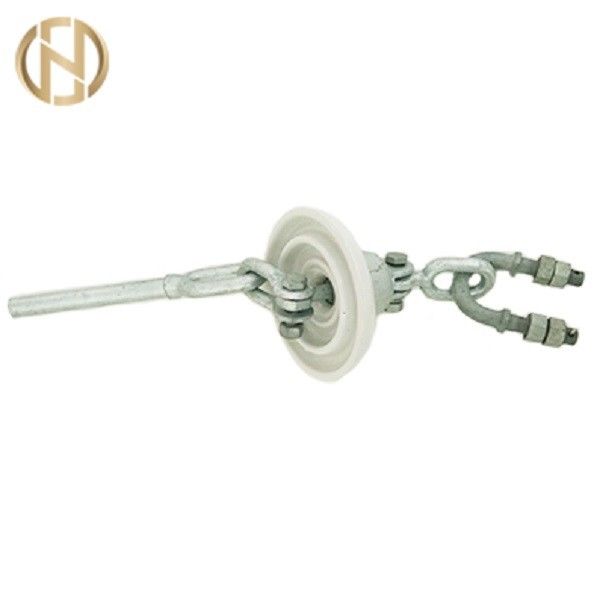

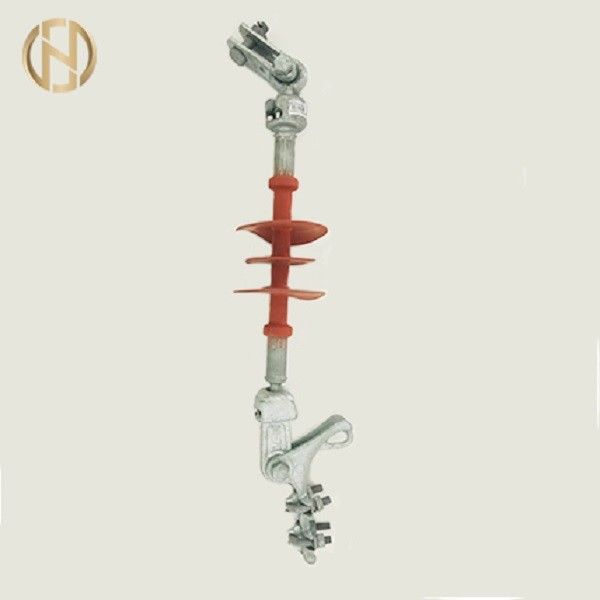

11-35kV مركب عازل للإنحراف المركب ضد الرياح اكسسوارات القطب الفرعي
التركيب:
1. يجب معالجة العوازل المركبة المقاومة للريح والجزئية بلطف أثناء النقل والتركيب لتجنب الاصطدام والاحتكاك بقطع متنوعة وأشياء حادة.
2. When lifting, the knot should be hit on the end attachment. 2. عند الرفع ، يجب ضرب العقدة على المرفق النهائي. It is strictly forbidden to hit the umbrella skirt or sheath. ممنوع منعا باتا ضرب تنورة مظلة أو غمد. When the rope must touch the umbrella skirt and the sheath part, it should be wrapped with soft cloth in the contact part; عندما يجب أن يلمس الحبل تنورة المظلة وجزء الغلاف ، يجب لفه بقطعة قماش ناعمة في جزء التلامس ؛
3. يجب عدم استخدام العازل المركب الجزئي المقاوم للرياح كأداة مساعدة لخط التفريغ (الاستقبال) ، حتى لا يتلف العازل بسبب الصدمة أو لحظة الانحناء ؛
4. ممنوع منعا باتا التنصت على مظلة مظلة العازل.
5. When installing the equalizing ring, make the ring perpendicular to the axis of the insulator. 5. عند تثبيت الحلقة المعادلة ، اجعل الحلقة متعامدة على محور العازل. For the open type equalizing ring, pay attention to the same direction of opening at both ends to facilitate discharge and protect the umbrella skirt; بالنسبة للحلقة الموازية من النوع المفتوح ، انتبه إلى نفس اتجاه الفتح عند كلا الطرفين لتسهيل التفريغ وحماية التنورة المظلة ؛
يعتبر Pin Insulator خاصًا للمناطق شديدة التلوث ، وحمل التوتر الميكانيكي العالي ، والامتداد الطويل ، وخط الطاقة المدمج ، ولها ميزة الوزن الخفيف ، والحجم الصغير ، وغير القابل للكسر ، ومقاومة الانحناء ، والقوة العالية للحماية من الالتواء وقوة الانفجار.
القضيب الأساسي: مصنوع من قضيب FRP أو قضيب ECR
أكواخ: مصنوعة من مطاط السيليكون عالي الجودة HTV ، من خلال تقنيات صب الحقن بالضغط العالي لخلق سطح أملس
تركيبات نهاية: تركيبات نهاية دبوس مختلفة مصنوعة من الصلب الزهر المجلفن بالغمس الساخن
الخصائص والمزايا(سبب الشراء!):
1. الانحناء وقوة الشد متفوقة
2. مقاومة التآكل الكهربائي
3. مقاومة ممتازة للهالة
4. مقاومة عالية للتلوث
5. أداء ممتاز للماء / مقاومة للماء
6. مقاومة الشيخوخة
7. أثر مضاد للتسرب
8. الملكية المضادة لل ipulse
9. اهتزاز واقية
10. خاصية مقاومة للاهتراء
11. خفيفة الوزن ، وتركيب مناسب.
المعلمات التقنية الرئيسية (الأداء يجتمع GB / T 20142-2006 ، IEC61952):
| نموذج | الفولطية المقدرة (kV) | تحميل الانحناء الميكانيكي المقدر (كيلو نيوتن) | ارتفاع الهيكل (مم) | Min Arc Distance Li. مين مسافة قوس لي. (mm) (مم) | Min Creepage Distance Lc. دقيقة الزحف المسافة Lc. (mm) (مم) | قطر السقيفة (مم) | اندفاع البرق يتحمل ذروة الجهد (kV) | PF 1 دقيقة تحمل الجهد الرطب (القيمة الافتراضية) (كيلو فولت) |
| FPQ-11/4 | 11 | 4 | 295 | 140 | 360 | 90/88 | 105 | 105 |
| FPQ-11/5 | 11 | 5 | 280 | 180 | 380 | 90 | 105 | 105 |
| FPQ-11/10 | 11 | 10 | 300 | 165 | 420 | 140/114 | 105 | 105 |
| FPQ-11 / 12.5 | 11 | 12.5 | 320 | 195 | 450 | 110 | 95 | 95 |
| FPQ-15/10 | 15 | 10 | 280 | 160 | 665 | 130/100 | 145 | 145 |
| FPQ-24/8 | 24 | 8 | 315 | 200 | 450 | 120/100 | 145 | 145 |
| FPQ-24/11 | 24 | 11 | 476 | 165 | 610 | 135/105 | 145 | 145 |
| FPQ-33/8 | 33 | 8 | 425 | 320 | 1150 | 122/92 | 230 | 230 |
| FPQ-33/10 | 33 | 10 | 406 | 280 | 940 | 122/92 | 200 | 200 |
| FPQ-33/12 | 33 | 12 | 545 | 380 | 1485 | 200 | 250 | 250 |
| FPQ-33 / 12.5 | 33 | 12.5 | 545 | 405 | 1650 | 150/120 | 265 | 265 |
| نموذج | الفولطية المقدرة (kV) | تحميل الانحناء الميكانيكي المقدر (كيلو نيوتن) | ارتفاع الهيكل (مم) | Min Arc Distance Li. مين مسافة قوس لي. (mm) (مم) | Min Creepage Distance Lc. دقيقة الزحف المسافة Lc. (mm) (مم) | قطر السقيفة (مم) | اندفاع البرق يتحمل ذروة الجهد (kV) | PF 1 دقيقة تحمل الجهد الرطب (القيمة الافتراضية) (كيلو فولت) |
| FXBW-11/70-SB | 11 | 70 | 350 | 180 | 420 | 92 | 95 | 45 |
| FXBW-11/100-SB | 11 | 100 | 380 | 185 | 420 | 92 | 95 | 45 |
| FXBW4-11 / 80-SB | 11 | 80 | 450 | 280 | 550 | 144/114 | 125 | 65 |
| FXB-24/70-EE | 24 | 70 | 425 | 230 | 575 | 98/88 | 125 | 65 |
| FXBW-24/70-SB | 24 | 70 | 440 | 270 | 850 | 130/100 | 125 | 65 |
| FXBW-24/120-SB | 24 | 120 | 545 | 320 | 900 | 115/85 | 145 | 65 |
| FXB-25/70-CT | 25 | 70 | 500 | 330 | 735 | 92 | 145 | 65 |
| FXB-33/70-SB | 33 | 70 | 505 | 330 | 900 | 92 | 200 | 95 |
| FXBW-33/100-SB | 33 | 100 | 570 | 385 | 920 | 115/75 | 200 | 95 |
| FXBW-33/80-SB | 33 | 80 | 720 | 555 | 1650 | 144/114 | 250 | 135 |
| FXBW-35/100-EH | 35 | 100 | 750 | 430 | 1400 | 130/100 | 185 | 95 |
| FXBW-36/120-SB | 36 | 120 | 670 | 430 | 1400 | 130/100 | 185 | 95 |
