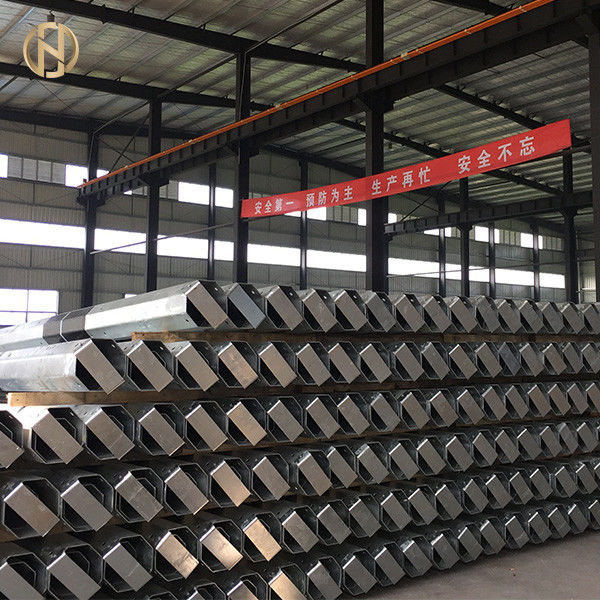

15KV 11M الصلب المنفعة القطب 1050daN الجهد المنخفض للطاقة الكهربائية وظيفة

                                                       33KV 11M الصلب المنفعة القطب 990daN أعمدة الخط HV قطب الطاقة المرافق

15KV 11M قطب مرافق فولاذي 1050daN ، أعمدة خط LV ، عمود مرافق فولاذي

تغطي هذه المواصفات التصميم ، والهندسة ، والتصنيع ، والتجميع ، والاختبار في أعمال الشركة المصنعة قبل إرسال الأعمدة الفولاذية ، وتجميعات الذراع المستعرضة ، ومجموعات الشد ، ولوحات الخطر ، ومجموعات التأريض GI Spike لخط قطب أحادي 33kV ، وتركيبات التعليق والشد المناسبة لموصل AAC للاستخدام على 3 أطوار ، 50 هرتز ، خطوط علوية مؤرضة بقوة 33 كيلوفولت.

• يجب أن يكون التصميم والاتقان وفقًا لأفضل الممارسات الهندسية لضمان الأداء المرضي طوال فترة الخدمة.
• يتم اعتبار أي مواد ومعدات لم يتم ذكرها تحديدًا في هذه المواصفات ولكنها ضرورية للتشغيل المرضي للمعدات مدرجة ما لم يتم استبعادها على وجه التحديد ويجب توفيرها دون أي تكلفة إضافية.يجب أن تكون المكونات التي لها نفس التصنيف قابلة للتبديل.يجب على العارض توفير مرافق الاختبار المتاحة في أعمال الشركة المصنعة

عندما يكون هناك اختلاف في المعايير يتم تطبيق المعايير الأكثر صرامة.

3.0 المواد، الانشائيةالتفاصيل وجودة العمل

• يجب أن تكون المواد المستخدمة في تصنيع جميع المعدات جديدة وأفضل جودة وفئة أكثر ملاءمة للأداء في ظل الظروف المحددة.
• يجب أن يكون الفولاذ المستخدم في تصنيع المعدات المختلفة مطابقًا للمتطلبات العامة المتعلقة بتوريد المواد الموضوعة وفقًا للمعايير الدولية ذات الصلة.
• يجب ألا تُظهر المواد التي تم تحليلها وفقًا لمعيار ISO 13520: 2015 أو أي معيار دولي آخر ذي صلة محتوى من الكبريت والفوسفور يزيد عن 0.060٪ لكل منهما.
• يجب أن تكون المعدات جيدة التجهيز ونظيفة وخالية من عيوب السطح الضارة.تقطع نهايات الأعمدة الفولاذية ومقاطع الزوايا وما إلى ذلك بشكل مربع وتكون مستقيمة.
• يجب أن تكون المسامير ، والصواميل ، وغسالات العبوات ، وسلك الشدّاد وسلك حماية الذراع المستعرضة مجلفنة بالغمس الساخن وفقًا لمعيار ISO 1461: 2009 (en) أو أي معايير دولية أخرى ذات صلة.يجب أن تكون جودة الزنك على الأقل درجة 98 Zn المحددة في ISO 752: 2004.يجب أن يكون طلاء الزنك ملتصقًا ، أملسًا ، لامعًا بدرجة معقولة ، ومستمرًا وخاليًا من مثل هذه العيوب والتدفق ، والرماد والخبث ، والشوائب ، والرقائق والبقع السوداء ، والبثور ، والتكتلات ، والتناثر.
• تكون الأعمدة الفولاذية مجلفنة بالغمس على الساخن بسماكة لا تقل عن 125 ميكرون من طلاء الزنك وألواح القاعدة الفولاذية بسماكة لا تقل عن 125 ميكرون من طلاء الزنك بشكل عام وفقًا لـ ASTM A123 ويتم اختبارها وفقًا للمعايير الدولية ذات الصلة.
• يجب أن تتحمل المواد 4 غمس على الأقل لمدة دقيقة واحدة.يتم تحديد تجانس الطلاء المجلفن عن طريق اختبار preece كما هو موصوف في ASTM A123.
• تصنع وصلات الشد والتعليق من سبائك الألومنيوم وتصنع جميع الصواميل والمسامير من الصلب المجلفن بالغمس على الساخن بسماكة لا تقل عن 85 ميكرون لطلاء الزنك طبقاً للمواصفة ISO 10684: 2004 (en) الجزء الثالث عشر أو أي معايير دولية أخرى ذات صلة.

4.1.1.10افتراءات و إنهاء

• تصنع الأعمدة بالثني البارد لألواح الصلب ذات الحجم والطول المناسبين في شكل مثمن الأضلاع ووصلة واحدة ملحومة باستمرار.يتم اللحام في جو خامل ويفضل أن يكون تحت غطاء من النيتروجين.

ثانيا.يجب إجراء جميع عمليات اللحام والقطع والتشغيل الآلي والتصنيع قبل الجلفنة.

• يجب أن تكون الأعمدة مستقيمة وناعمة وثمانية الأضلاع ومخروطية الشكل وتكون نهائية بشكل جيد ونظيفة وخالية من الأزيزات والتجاويف والعيوب السطحية الأخرى.
• يتم توفير الثقوب وترتيبات التأريض وفقًا لرسومات الهيكل.يجب سد جميع الثقوب وأعلى العمود بسدادات بلاستيكية / غطاء بلاستيكي محكم التثبيت لتجنب دخول الماء إلى جوف العمود.
• تم وضع مسامير تأريض من طراز M-12 في الاتجاه المعاكس تمامًا وملحومة بالسطح الداخلي للعمود ؛كاملة مع مجموعة M-12 GI Nut و Bolt و Plain و Spring ، يجب توفير كل منها عند 2700 مم تحت قمة القطب و 500 مم تحت مستوى الأرض في أعمدة الخط HV و 400 مم تحت قمة القطب و 500 مم تحت مستوى الأرض أعمدة الخط LV.

السادس.يتم تمييز مستوى الأرض بشريط طلاء بعرض 12 مم باللون الأسود بالكامل.

• يجب تصنيع نموذج أولي للقطب وفقًا للتصميم المعتمد واختباره في سرير اختبار معتمد معتمد وفقًا لـ IEC: 60652 أو قد يتم الاتفاق بشكل متبادل على كسر الحمل في وجود مفتشي العميل قبل الشروع في التصنيع الشامل للأعمدة.

4.1.1.11تصميم المعلمات و عامل من أمان

التسامح

أنا. طول

يجب أن يكون التفاوت في الطول على النحو التالي:

يجب ألا يكون العمود النهائي خارج الاستقامة بأكثر من 1/600 من طوله.

يجب أن يكون تحمل الدرفلة والقطع لمنتجات الصلب المدرفلة على الساخن وفقًا للمعايير الدولية ذات الصلة.
