عمود الطاقة الكهربائية ذو لون الزنك 12.2M 1700daN عمود الطاقة الفولاذي
-
إبراز
عمود الطاقة الكهربائية
,عمود الطاقة الكهربائية
,1700 dan عمود الطاقة الكهربائية
-
مادةASTM 572 GR65 ، Q460C
-
ارتفاع12.2 م
-
سماكة5 ملم
-
اللونلون الزنك
-
شكلمتعدد الأضلاع أو مخروطي الشكل
-
اللحامAWS D 1.1.2 تحديث
-
المعالجة السطحيةتراجع الساخنة المجلفن
-
مكان المنشأالصين
-
اسم العلامة التجاريةFUTAO
-
إصدار الشهاداتISO 9001 : 2008
-
رقم الموديل12.2m 1700daN
-
الحد الأدنى لكمية10 قطع
-
الأسعار$150 - $480
-
تفاصيل التغليف40HC أو OT ، لف بساط أو حصيرة من القش
-
وقت التسليم15 - 31 يوم عمل
-
شروط الدفعL / C ، T / T
-
القدرة على العرض1200 قطعة كل أسبوع
عمود الطاقة الكهربائية ذو لون الزنك 12.2M 1700daN عمود الطاقة الفولاذي
12.2M قطب كهربائي ، عمود فولاذي ، 1700daN جمهورية ترينيداد وتوباغو
وصف المنتج
تم تصميم أعمدةنا الكهربائية خصيصًا لقطب الطاقة الكهربائية 12.2M ، والقطب الفولاذي ، مع 1700daN في جمهورية ترينيداد وتوباغو ، وقد نجحنا في تسليم منتجاتنا للعملاء الراضين في جميع أنحاء العالم بما في ذلك جنوب شرق آسيا والشرق الأوسط وأوروبا.بالإضافة إلى ذلك ، يمكننا إنتاج أنواع مختلفة من الأعمدة اعتمادًا على استخدامها مثل التعليق والتوتر وأعمدة الزاوية الطرفية / الميتة.
تفاصيل محددة
| جدول التقييم الفني المواصفات رقم P25 و P25-2016-02 12.2 متر أعمدة فولاذية مجلفنة |
||
| وصف | وحدة | بيانات المناقص (يتم ادراجها) |
| 1) معايير التصميم | ASCE / SEI 48 | |
| 2) معلمات القطب: | ||
| طول | مم | 12200 |
| سماكة الفولاذ | مم | 5 ملم |
| شكل مقطعي | مثمن | |
| تعيين الصلب | رقم ASTM | ASTM572 GR65 |
| أقصى إجهاد الشد | N / مم 2 | 550 |
| إجهاد العائد ، لمعلوماتك | N / مم 2 | 450 |
| تحميل التصميم حسب المتطلبات والمرفق أ | نعم / لا | نعم |
| إجهاد التصميم الأقصى المسموح به | fd = السنة المالية / (1.1) | 1.1 |
| حد الانحراف | 10٪ الطول | <10٪ من الطول |
| قطر القطب العلوي | مم | 205 |
| قطر القطب السفلي | مم | 450 |
| معيار الطلاء المجلفن | ASTM A123 / A123M | |
| سمك الطلاء المجلفن | 86um | |
| 3) أعلى القطب مغطى بشكل دائم بغطاء فولاذي | نعم / لا | نعم |
| 4) لوحة قاعدة قابلة للفصل كما هو محدد | نعم / لا | نعم |
| 5) القطب مزود بغطاء أرضي 900 مم 450 مم فوق وتحت سطح الأرض بسماكة لا تقل عن 5 مم |
نعم / لا | نعم |
| 6) المقابس البلاستيكية المثبتة على فتحات التنصت | نعم / لا | نعم |
| 7) القطب ملفقة في قطعة واحدة | نعم / لا | نعم |
| 8) يبلغ قطر الثقوب للمسامير 23 مم | نعم / لا | نعم |
| 9) رقم وموضع الثقوب حسب رسم المواصفات | نعم / لا | نعم |
| 10) وسادة توصيل أرضية NEMA ذات فتحتين كما هو محدد | نعم / لا | نعم |
| 11) تأريض إدراج الخيوط على النحو المحدد | نعم / لا | نعم |
| 12) وجه وسادة التأريض والخيوط على النحو المحدد | نعم / لا | نعم |
| 13) البولي يوريثين المقاوم للأشعة فوق البنفسجية أو طلاء مكافئ مطبق كما هو محدد ، 1900 مم من قاعدة القطب | نعم / لا | نعم |
| 14) التشطيبات الأخرى للقطب كما هو محدد | نعم / لا | نعم |
| 15) العلامات على النحو المحدد | نعم / لا | نعم |
| 16) الاختبار على النحو المحدد | نعم / لا | نعم |
| 17) الأعمدة المعبأة في حاويات مفتوحة | نعم / لا | نعم |
1. نتيجة اختبار المواد
|
|
تقاس | اساسي | تم الاجتياز بنجاح | |||||
| قوة الغلة ، MPa | 755/725 | 450 دقيقة | تم الاجتياز بنجاح | |||||
| قوة الشد ، MPa | 810/785 | 550 دقيقة | ||||||
| استطالة ،٪ | 20/20 | 15 دقيقة | ||||||
| C2.اختبار كيميائي | تقاس | اساسي | ملاحظات | |||||
| الكربون (ج) ،٪ | 0.063 / 0.064 / 0.065 (AVE = 0.064) | 0.23 كحد أقصى | تم الاجتياز بنجاح | |||||
| المنغنيز (مينيسوتا) ،٪ | 1.52 / 1.52 / 1.51 (AVE = 1.517) | 0.5 - 1.65 | ||||||
| الفوسفور (P) ،٪ | 0.011 / 0.013 / 0.012 (AVE = 0.012) | 0.04 كحد أقصى | ||||||
| الكبريت ،٪ | 0.0051 / 0.006 / 0.0053 (متوسط = 0.006) | 0.05 كحد أقصى | ||||||
| السيليكون (سي) ،٪ | 0.17 / 0.17 / 0.171 (AVE = 0.171) | 0.04 - 0.06 / 0.12 - 0.25 | ||||||
| نحاس (نحاس)٪ | 0.224 / 0.224 / 0.222 (AVE = 0.224) | 0.20 دقيقة | ||||||
| نيكل (ني) ،٪ | - | |||||||
| الكروم (كر) ،٪ | - | |||||||
| النيوبيوم (ملحوظة) ،٪ | - | |||||||
| الألومنيوم (Al) ،٪ | - | |||||||
| كولومبيوم (كو) ،٪ | - | |||||||
| الفاناديوم (الخامس) ،٪ | - | |||||||
| التيتانيوم (Ti) ،٪ | - | |||||||
تفاصيل اضافية
كود التصميم: المعيار الأمريكي ASCE / SEI 48-11
برنامج تصميم: PLS-POLES
تغطية سوق التصدير: آسيا والمحيط الهادئ وأمريكا الوسطى والجنوبية وأوروبا والشرق الأوسط وأفريقيا
عملية الاختبار: يمكن إجراء اختبارات التحميل في موقع المصنع إذا لزم الأمر
عملية الإنتاج
التحقق من المواد ← القطع ← القولبة أو الثني ← اللحام العمودي ← التحقق من الأبعاد ← لحام الفلنجة ← حفر الفتحة ← المعايرة ← عملية إزالة الأزيز ← الجلفنة أو طلاء المسحوق أو الطلاء ← إعادة المعايرة ← الخيوط ← التغليف

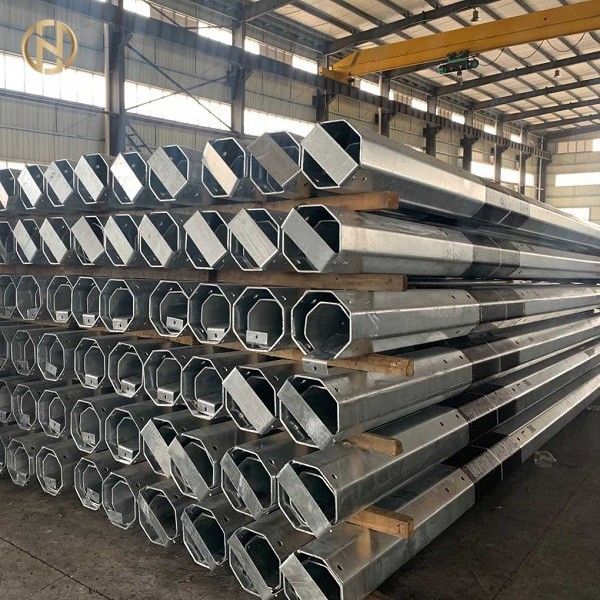

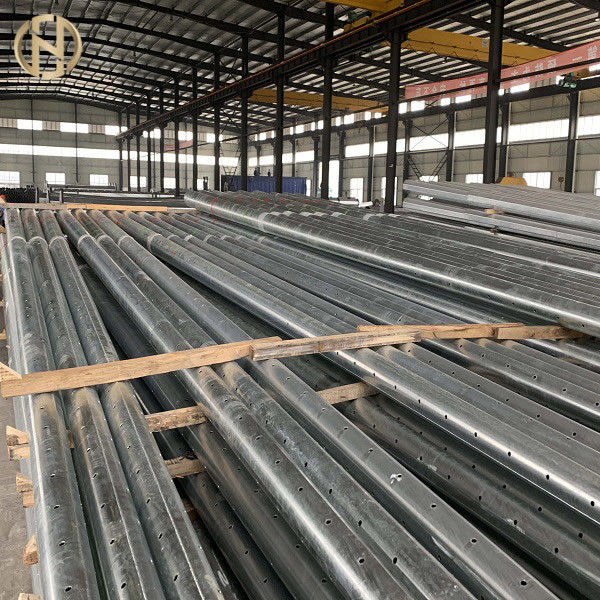

تفاصيل المنتج
اختبارات
التعبئة والتغليف والشحن
نقوم بتغطية الأجزاء العلوية والسفلية من العمود بساط أو بالة قش من أجل حمايته من التلف الذي قد يلحق بالسطح المجلفن أثناء النقل.يمكن أيضًا أن يتم التغليف وفقًا لمتطلبات العملاء.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
