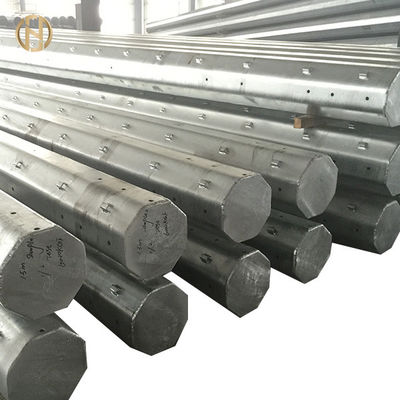

قطب فولاذي لنقل الحركة ثماني الأضلاع مجلفن 70 قدمًا 75 قدمًا 90 قدمًا
وصف المنتج
المنتجات المذكورة أعلاه هي 70FT 75FT 90FT خط النقل المثمن القطب الصلب المجلفن
للتصميم وفقًا لبرنامج PLS ، سنطلب معلمات التصميم التالية:
مواصفات المنتج
70FT 75FT 90FT عمود فولاذي مجلفن لسوق الفلبين NEA ، Meralco ، 69kv
المواصفات تشير إلى المعايير التالية
| ASCE / SEI 48: | تصميم هياكل أعمدة النقل الفولاذية |
| BS EN ISO 1461: | طلاءات مجلفنة بالغمس الساخن على مصنوعات من الحديد والصلب.المواصفات وطرق الاختبار. |
| ASTM A123: | المواصفات القياسية لطلاء الزنك (المجلفن على الساخن) لمنتجات الحديد والصلب |
| ASTM A 153 / A153M: | المواصفات القياسية لطلاء الزنك (المجلفن على الساخن) على أجهزة الحديد والصلب |
التصميم
| يكتب | 70FT 75FT 90FT خط النقل قطب الطاقة الفولاذي المجلفن المثمن |
| استخدامات مناسبة | توزيع الطاقة |
| الشكل (المقطع العرضي) |
أنبوبي ، مثمن ، 12 جانب
|
| درجة القوة | 66 كيلو فولت ، 69 كيلو فولت |
| رقم القسم | قسم واحد / اثنان / ثلاثة |
| الطول (م) | 70 قدم 75 قدم 90 قدم |
| مؤسسة | الدفن المباشر - 1/6 الطول |
| تحميل العمل | 1250 كجم |
| تحميل العاجلة | 1500 كجم |
| عامل الأمان | 1.25 عامل أمان |
| مادة | ASTM 572 GR50 أو ما يعادله ، ASTM 572 GR65 أو ما يعادله. |
| قوة الخضوع الدنيا | 450 ميجا باسكال |
| الحد الأدنى من الشد المطلق | 550 ميجا باسكال |
| أقصى قوة شد مطلقة | |
| EL٪ | > = 16٪ |
| القطر العلوي (مم) | 300 |
| قطر القاع (مم) | 850 |
| سمك دقيقة (مم) | > = 6 مم ، |
| تحمل الأبعاد | + - 1٪ |
| نقش | لوحة الاسم من خلال البرشام أو الغراء والنقش والنقش حسب متطلبات العملاء |
| المعالجة السطحية |
الجلفنة بالغمس الساخن وفقًا لمعايير ASTM A123
|
| مفصل البولنديين |
وضع الإدراج ، وضع الشفة الداخلية ، وضع المفصل وجها لوجه.
|
| شروط التحميل | |
|
0-2 درجة |
|
72 م / ث ، 270 كم |
|
|
|
10٪ من إجمالي طول العمود |
| اللحام |
تنتج عملية اللحام المزدوج الداخلي والخارجي سطحًا غير ملحوم معيار اللحام: AWS (American Welding Society) D 1.1 |
التعبئة والتغليف والشحن
نقوم بتغطية الأجزاء العلوية والسفلية من العمود بحصيرة أو بالة قش لحمايتها من التلف الذي قد يلحق بالسطح المجلفن أثناء النقل.يمكن أيضًا أن يتم التغليف وفقًا لمتطلبات العملاء.
اختبار التحميل
فحوصات القطبين (المراقبة البصرية والأبعاد)
مراقبة جودة الطلاء:
وفقًا لمعايير ISO 1461 أو ما يعادلها: التحكم في سمك طلاء الجلفنة ومراقبة جودة الزنك (حمام الجلفنة).
الاختبارات على الأعمدة (الاختبارات الميكانيكية)
اختبار الانحناء غير المدمر (فحص الحد المرن) ، هو فحص تحمل القطب المعرض لإجهاد F المطبق على الجزء العلوي من القطب المضمن ؛F = (شد الشد الاسمي × عامل الأمان) + وهمي
ضغط الرياح.
طريقة الاختبار:
تتكون الطريقة من الزيادة البطيئة والمنتظمة للحمل المطبق على القطب من 0 إلى F ، وفي الوقت نفسه ملاحظة تباين الانحناء (انحناء العمود) المقابل للأحمال التالية: 25٪ F ، 50٪ F ، 75٪ F ، 80 ٪ F و 90٪ F و 100٪ F.
بعد بقاء 1 دقيقة تحت الحمل F ، يتم تفريغ العمود ببطء وبشكل منتظم حتى عدم التحميل (صفر حمولة).سيتم ملاحظة الترهل المتبقي إلى أسفل.يكون الاختبار مرضيًا إذا كان الترهل المتبقي لا يتجاوز 2٪ من الترهل المقابل لحمل F بنسبة 100٪ ، ولا يظهر أي اضطراب أو تشوه على القطب.
اختبار الانكسار
يتم تطبيق الأحمال على العمود الذي يخضع بالفعل لاختبار الانحراف في ظل نفس الظروف المحددة ، ومع ذلك يتم تنفيذ تقدم الأحمال بشكل مستمر وبدون توقف حتى يحدث كسر العمود.
سيتم تدوين قيمة الحمل المؤدي إلى كسر العمود.يجب أن يكون ضغط الكسر مساويًا أو أعلى من F
مراقبة جودة الفولاذ
يجب تقديم تقرير يتعلق بجودة الفولاذ المخصص لتصنيع الأعمدة المطلوبة ووفقًا لمراقبة جودة الفولاذ وفقًا لمعيار EN 10025 أو ما يعادله إلى EDCL.
اختبارات القبول
يجب إجراء اختبارات القبول في المصنع وسيتحملها المورد.ستتم المعاقبة على الاختبارات من خلال بيانات موقعة من الأجزاء الحالية.تحتفظ EDCL بالحق في أن تكون ممثلة في هذه الاختبارات.
سيتم أخذ العينات وفقًا لشروط المعيار الدولي وعلى الأسس التالية:
يجب أن تشمل اختبارات القبول الاختبارات التالية:
أ.المراقبة البصرية والأبعاد للأقطاب ؛الانتهاء من فحص الجانب البصري
ب- فحص الأبعاد
عملية الإنتاج
التحقق من المواد ← القطع ← القولبة أو الثني ← اللحام العمودي ← التحقق من الأبعاد ← لحام الفلنجة ← حفر الفتحة ← المعايرة ← عملية إزالة الأزيز ← الجلفنة أو طلاء المسحوق أو الطلاء ← إعادة المعايرة ← الخيوط ← التغليف
التعليمات
| س 1.كيف يمكنني الحصول على سعر العمود المطلوب؟ |
|
ج: 1. يرجى تقديم أبعاد دقيقة مثل الارتفاع ونوع مادة عمود العمود والسماكة والأقطار العلوية والسفلية.يمكننا بعد ذلك تقديم عرض أسعار دقيق بناءً على المواصفات الخاصة بك. 2. يمكنك أن ترسل لنا الرسم التفصيلي والتجميع.يمكننا بعد ذلك تزويدك باقتباس دقيق بناءً على الرسم. |
| س 2.أنا تاجر جملة صغير.هل تقبل طلب صغير؟ |
| ج: إنها ليست مشكلة إذا كنت تاجر جملة صغيرًا ؛نحن نقبل الطلبات بكميات مختلفة. |
| س 3.أنا مصمم؛هل يمكنك مساعدتي في إنتاج العينة التي صممناها؟ |
| ج: مهمتنا هي مساعدة عملائنا على النجاح.يسعدنا مساعدتك في حل أي مشاكل قد تواجهك. |
| Q4: نريد أن نكون وكيلك لمنطقتنا.كيف يمكنني التقدم لهذا؟ |
| ج: يرجى إرسال الاقتراح الخاص بك والملف التعريفي لشركتك. |
| س 5.أخبرني عن شركتك؟ |
| لقد كنا منتجًا ومصدرًا لجميع أنواع الأعمدة الفولاذية بما في ذلك أعمدة الطاقة وأعمدة إنارة الشوارع وأعمدة الاتصالات السلكية واللاسلكية وغيرها من المنتجات القائمة على الصلب منذ عام 2000. تم تصدير منتجاتنا إلى العديد من المناطق حول العالم. |
| س 6.هل لديكم بعض السياسات الخاصة للشركات ذات العلامات التجارية؟ |
| ج: نعم ، لدينا بعض الدعم الخاص للشركة التي لديها علامة تجارية خاصة بها ولكنها أيضًا مدرجة في قائمة عملاء VIP.يرجى إرسال نسخة من بيانات مبيعاتك إلينا حتى نتمكن من تحليل أفضل إجراء لدعمك لمنتجاتك في السوق الخاص بك. |
| س 7.هل تقدمون خدمة من الباب الى الباب؟لأنني لا أعرف كيف أتعامل مع التخليص الجمركي. |
| ج: نحن نقدم خدمة من الباب إلى الباب لمساعدتك على تقليل وقت الشحن وتكاليفه.وذلك لأن لدينا خصومات إضافية مع شركات الشحن حيث قمنا بالعديد من الشحنات في الماضي.وهذا بدوره سيوفر لك الكثير من الوقت والمال. |
مرحبا بكم في مصنعنا!
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
