إبراز
عمود أنبوبي فولاذي
,عمود فولاذي مثمن
-
المعالجة السطحيةتراجع الساخنة المجلفن
-
اللحامAWS D 1.1.2 تحديث
-
ارتفاعحسب طلب العملاء
-
سماكة2 مم - 32 مم
-
مادةQ235 ، Q345 ، Q420 ،
-
รูปร่างأنبوبي ، 16 جانب
-
مكان المنشأالصين
-
اسم العلامة التجاريةFutao
-
إصدار الشهاداتEN10046
-
رقم الموديل220 كيلو فولت
-
الحد الأدنى لكمية2 قطعة
-
الأسعار$111 - $660
-
تفاصيل التغليفالتفاف 40HC أو OT بواسطة حصيرة أو حصيرة من القش
-
وقت التسليم33 يوم عمل
-
شروط الدفعL / C ، T / T
-
القدرة على العرض2100 قطعة كل شهر

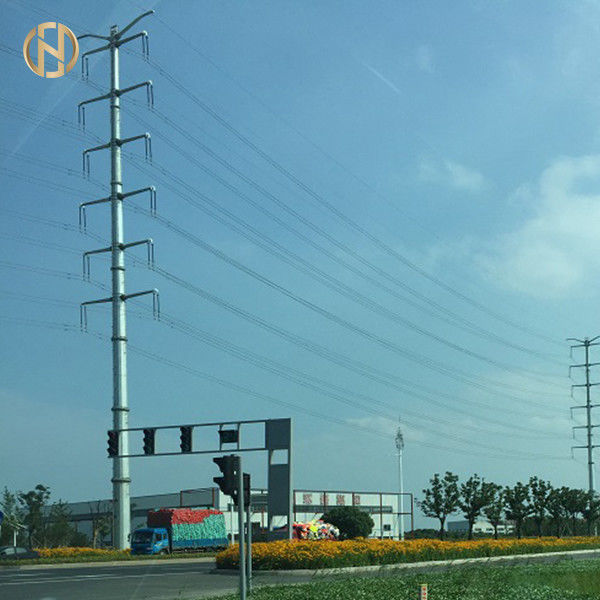

220KV أنبوبي الصلب القطب الصلب نقل القطب 230KV EN Stardand
220KV القطب الصلب أنبوبي لخطوط النقل ، القطب الكهربائي 230kv ، EN stardand
وصف المنتج
المنتجات المذكورة أعلاه هي 220KV القطب الصلب أنبوبي لخطوط النقل ، القطب الكهربائي 230kv ، EN stardand.
للتصميم وفقًا لبرنامج PLS ، سنطلب معلمات التصميم التالية:
- سرعة الرياح التشغيلية للمنطقة التي سيتم استخدام القطب فيها
- حمولة الهوائي وارتفاع القطب
- الارتفاع الكلي للعمود نفسه
مواصفات المنتج
| يكتب | 220KV القطب الصلب أنبوبي لخطوط النقل ، القطب الكهربائي 230kv ، EN stardand. |
| استخدامات مناسبة | خط نقل الطاقة |
| الشكل (المقطع العرضي) | مثمن ، 8 جوانب ، 12 جانب |
| درجة القوة | 220 كيلو فولت |
| رقم القسم | <= 3 قسم |
| الطول (م) | |
| مؤسسة | الدفن المباشر - 1.4 إلى 1.5 متر |
| تحميل العمل | 300 دينار 3 كيلو نيوتن |
| تحميل العاجلة | 360daN، 450daN، 540daN، 600daN |
| عامل الأمان | 1.2 ، 1.5 ، 1.8 ، 2.0 |
| مادة | ASTM 572 GR65 أو Q460 |
| قوة الخضوع الدنيا | 355 ميجا باسكال ، 450 ميجا باسكال ، 35.5 متر مربع |
| الحد الأدنى من قوة الشد القصوى | 450 ميجا باسكال ، 550 ميجا باسكال 45 متر مربع |
| أقصى قوة شد مطلقة | 690 ميجا باسكال |
| EL٪ | > = 15٪ |
| القسم العلوي | |
| القسم السفلي | |
| سمك دقيقة (مم) | > = 4.75 ملم |
| تحمل الأبعاد | + - 1٪ |
| نقش | لوحة الاسم من خلال البرشام أو الغراء والنقش والنقش حسب متطلبات العملاء |
| المعالجة السطحية | الجلفنة بالغمس الساخن وفقًا لمعايير ASTM A123 / EN10046 |

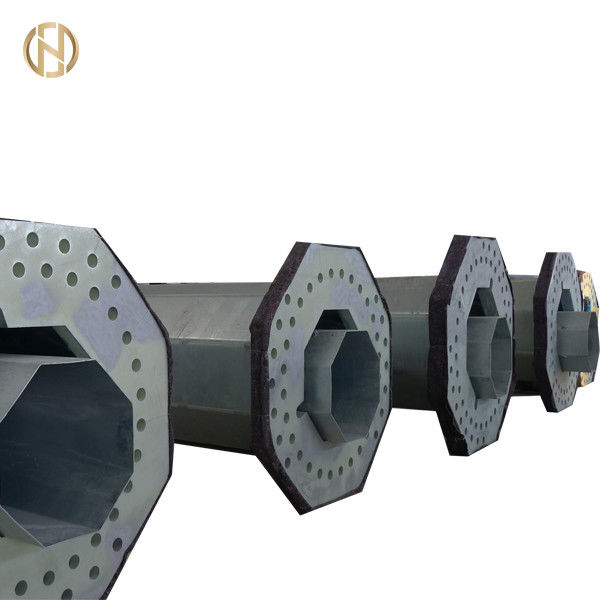

| مفصل البولنديين | وضع الإدراج ، وضع الشفة الداخلية ، وضع المفصل وجها لوجه. |
| شروط التحميل | |
| 0-5 درجة |
| 43 م / ث ، 160 كم. |
| 1.0 |
| 10٪ من إجمالي طول العمود |
| اللحام | تنتج عملية اللحام المزدوج الداخلي والخارجي سطحًا غير ملحوم |
3.2التسامح
- متوسط الأقطار الخارجية ، مقاسة عند مستوى وصلة الانزلاق: ± 1٪ مع ± 2 مم كحد أدنى
- التبييض: النسبة المئوية للأبعاد الملحوظة لقياسين تم إجراؤهما بين قطرين متعامدين عند مستوى مفصل الانزلاق: أقل من 3٪ [(Dmaxi-Dmini) / Dmaxi <3٪]
- طول عناصر العمود: - 25 مم / +75 مم
- استقامة الأعضاء: أقل من 0.2٪ من طول العضو 1 متر (2 مم لكل متر)
- التواء: أقل من 1.5 درجة لكل 3 أمتار من العضو
- موقع الثقوب: ± 1٪ على الأطوال المشار إليها في رسومات الموافقة الخاصة بنا
3.3 الجلفنة
بعد الانتهاء من التصنيع بالكامل ، تكون الأعمدة الفولاذية مجلفنة بالغمس على الساخن.لا يسمح بالغمس مرتين.
يجب أن تكون جميع المواد ، باستثناء البراغي ، والبراغي ، والصواميل مجلفنة وفقًا لمعيار NF EN ISO 1461.
يجب أن تكون جميع الأجزاء المجوفة مجلفنة على السطوح الداخلية والخارجية.يتم إعادة ربط الصواميل بعد الجلفنة ثم يتم حمايتها بشكل مناسب من الصدأ بواسطة الشحوم.
4. الوصف:
أعمدة فولاذية مجلفنة ، مدبب بشكل موحد ، مقطع عرضي مضلع منتظم 12 جانبًا.يجب ألا يزيد طول المقطع الواحد عن 12 مترًا.
يجب أن يكون كل وجه مسطحًا بدون مواد تقوية إلا عند نقاط التحميل.
الأعمدة الفولاذية مصممة لتلسكوب الوصلات المجهزة بالانزلاق.
تم تصميم الأعمدة بأقل عدد من المفاصل (مفصل واحد أو مفصلان لكل عمود).يجب أن تكون وصلة العمود من النوع المتداخل ولا يجوز استخدام اللحام أو المسامير الملولبة.
يجب ألا يقل طول الوصلة المنزلقة عن 1.5 مرة من القطر الداخلي الرئيسي للعنصر العلوي.
يتم تركيب غطاء عمود معدني قابل للإزالة فوق الأعمدة.
يجب أن تكون الأذرع المتصالبة المثبتة على نفس المستوى على الجانبين المتقابلين من العمود متناظرة حول الخط المركزي للعمود ويجب أن تكون بحيث يمكن تثبيت كل ذراع عرضي بشكل مستقل.
يتم توصيل العارضتين بالعمود عن طريق المخلفات والمسامير والصواميل.يجب أن تكون الأذرع المستعرضة مستقيمة وذات مقطع عرضي منتظم مضلع منتظم مدبب بشكل موحد من 6 (ثمانية) جوانب
تزود جميع الأعمدة بنقطة تأريض واحدة في وضع يقارب 50 سم فوق مستوى سطح الأرض.
التعبئة والتغليف والشحن
نقوم بتغطية الأجزاء العلوية والسفلية من العمود بحصيرة أو بالة قش لحمايتها من التلف الذي قد يلحق بالسطح المجلفن أثناء النقل.يمكن أيضًا أن يتم التغليف وفقًا لمتطلبات العملاء.
عملية الإنتاج
التحقق من المواد ← القطع ← القولبة أو الثني ← اللحام العمودي ← التحقق من الأبعاد ← لحام الفلنجة ← حفر الفتحة ← المعايرة ← عملية إزالة الأزيز ← الجلفنة أو طلاء المسحوق أو الطلاء ← إعادة المعايرة ← الخيوط ← التغليف
التعليمات
| س 3.أنا مصمم؛هل يمكنك مساعدتي في إنتاج العينة التي صممناها؟ |
| ج: مهمتنا هي مساعدة عملائنا على النجاح.يسعدنا مساعدتك في حل أي مشاكل قد تواجهك. |
| س 4.نريد أن نكون وكيلك لمنطقتنا.كيف يمكنني التقدم لهذا؟ |
| ج: يرجى إرسال اقتراحك وملف شركتك إلى |
| س 5.أخبرني عن شركتك؟ |
| ج: لقد كنا منتجًا ومصدرًا لجميع أنواع أعمدة الصلب بما في ذلك أعمدة الكهرباء وأعمدة إنارة الشوارع وأعمدة الاتصالات السلكية واللاسلكية وغيرها من المنتجات القائمة على الصلب منذ عام 2000. تم تصدير منتجاتنا إلى العديد من المناطق حول العالم. |
| س 6.هل لديكم بعض السياسات الخاصة للشركات ذات العلامات التجارية؟ |
