إبراز
عمود فولاذي مجلفن
,أعمدة فولاذية مجلفنة
,عمود فولاذي مجلفن 21 م
-
ارتفاع21 م
-
مادةASTM GR65 ، GR50 ، Q460 ، A572 ، S355 ، Q345 ، Q235 ، إلخ
-
شكلأنبوبي ومضلع ومخروطي
-
المعالجة السطحيةتراجع الساخنة المجلفن
-
قوة69 كيلو فولت
-
مقاومة الرياححسب طلب العملاء
-
مقاومة الزلازلمقابل الصف 8
-
مكان المنشأالصين
-
اسم العلامة التجاريةFUTAO
-
إصدار الشهاداتISO9001
-
الحد الأدنى لكمية5 قطع
-
الأسعار$150 - $700/piece
-
تفاصيل التغليف40HC أو OT ، لف بساط أو حصيرة من القش
-
وقت التسليم30 - 40 يوم عمل
-
شروط الدفعL / C ، T / T
-
القدرة على العرض1200 قطعة كل شهر

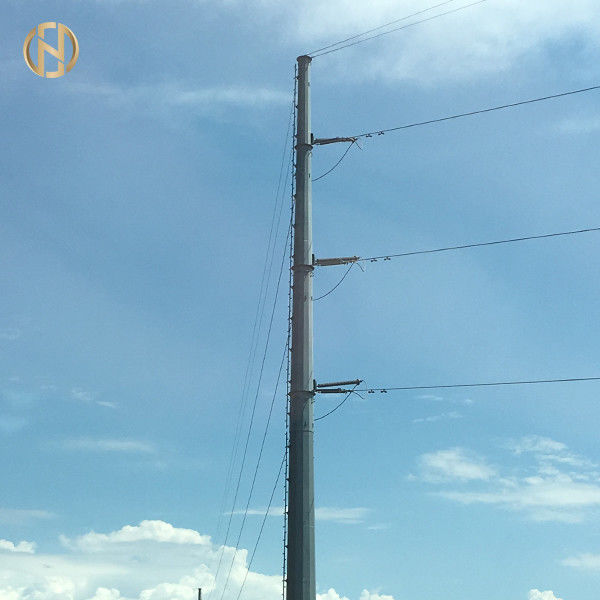

21M 69KV القطب الطاقة المجلفن الصلب المجلفن وظيفة مقاومة الرياح
21M 69KV القطب الطاقة المجلفن الصلب المجلفن وظيفة مقاومة الرياح
وصف المنتج
المنتجات المذكورة أعلاه هي عمود فولاذي مجلفن 21 م ، عمود طاقة ، قطب مثمن ، هيكل نقل 69kv
- تم تصميم المنتجات وتصنيعها وفقًا للمعايير الهيكلية
- يمكن لشركتنا فقط الامتثال لمعايير التصنيع العالمية هذه والتي تمنحنا ميزة على منافسينا
- المنتجات مجلفنة بالغمس الساخن وفقًا لمعايير ISO 1461 / ASTM A123
- مادة عمود الدوران: ASTM GR65 ، GR50
للتصميم وفقًا لبرنامج PLS ، سنطلب معلمات التصميم التالية:
- سرعة الرياح التشغيلية للمنطقة التي سيتم استخدام القطب فيها
- حمولة الهوائي وارتفاع القطب
- الارتفاع الكلي للعمود نفسه
مواصفات المنتج
21 م عمود فولاذي مجلفن لعمولة كهرباء ترينيداد وتوباغو 69 ك.ف.
يستخدم هذا لقطب فولاذي أنبوبي مجلفن بالغمس على الساخن بطول 21 مترًا لبناء خطوط نقل الجهد العالي للمرافق الكهربائية.
تشير المواصفات إلى المعايير التالية
| ASCE / SEI 48: | تصميم هياكل الصلب لنقل الحركة |
| BS EN ISO 1461: | الطلاء المجلفن بالغمس الساخن على مصنوعات الحديد والصلب د.المواصفات وطرق الاختبار. |
| ASTM A123: | المواصفات القياسية لطلاء الزنك (المجلفن على الساخن) لمنتجات الحديد والصلب |
| ASTM A 153 / A153M: | المواصفات القياسية لطلاء الزنك (المجلفن على الساخن) على أجهزة الحديد والصلب |
تصميم المنتج
|
المواصفات المرجع |
وصف | مطلوب للقول | |
| 1.0 | معايير التصنيع | ACSE / SEI 48-11 | |
| 3.1.1 | العمود عبارة عن فولاذ أنبوبي ، مدبب ومصمم في قسمين | نعم / لا | نعم |
| 3.1.2 | الطول (م) | إلى الدولة | 21.0 م |
| 3.1.3 | عبر مقطعية القطب | إلى الدولة | اثنا عشري |
| 3.L4 | القطر العلوي (مم) | إلى الدولة | 225 ملم |
| 3.1.4 | توج الجزء العلوي من القطب | نعم / لا | نعم |
| 3.1.5 | قطر القاع (مم) | إلى الدولة | 596 ملم |
| 11.5 | يتم توفير قاعدة قابلة للفصل | نعم / لا | نعم |
| 3.1.6 | القطب مستقيم وصحيح في المحور على طوله بالكامل | إلى الدولة | نعم |
| 321 | تم تصميم العمود وفقًا لـ ASCE / SEI 48 | نعم / لا | نعم |
| العمود مناسب لدعم خطوط الطاقة الكهربائية وملحقاتها كما هو مفصل في الملحق أ _ (جدول التفاصيل - 21 م عمود صلب) | نعم «/ لا | نعم | |
| عدد الثقوب وموضع الثقوب حسب الملحق ب - رسم إطار العمود | نعم / لا | نعم | |
| قطر ثقب الترباس (مم) | إلى الدولة | 23 ملم | |
| 3.2.2 | مركز كتلة القطب | إلى الدولة | في القسم السفلي |
| 3.2.3 | الجلبة الأرضية مقدمة وفقًا للبند 3.2.3 | نعم / لا | نعم |
| 324 | مصممة لتقليل اللحامات | إلى الدولة | نعم |
| 325 | الجلفنة | إلى الدولة | BS EN ISO 1461 |
| 326 | طلاء مناسب من البولي يوريثين المقاوم للضوء فوق البنفسجي مطبق على السطح المكشوف للقطب | نعم / لا | نعم |
| 326 | طول الطلاء | إلى الدولة | 3.0 م |
| 3.3.1 | درجة ونوع الزي الفولاذي في جميع أنحاء القطب | نعم / لا | نعم |
| 3.34 | لا يحتوي كل قسم على مفاصل أو لحامات محيطية | نعم / لا | نعم |
| 3.3.2 | يتم توفير اللحامات الاختراق وفقًا للبند 3.3.2 | نعم / لا | نعم |
| 3.3.3 |
تشكيل أو الانحناء وفقا ل 3.3.3 |
نعم / لا | نعم |
| 3.3.4 | الثقوب المثقوبة أسطوانية الشكل وبدون تمزيق مفرط أو منخفضات | نعم / لا | نعم |
| 3،4.1 | وسادة NEMA 2'hoie متوفرة للتأريض | نعم / لا | نعم |
| 3.4.1 | موقع الوسادة الأرضية | إلى الدولة | 500 مم فوق GL |
| 3.4.2 | وسادة التأريض غير مطلية أو مغطاة بطبقات | إلى الدولة | نعم |
| قطر الثقوب على وسادة التأريض | إلى الدولة | 12 ملم | |
| خيوط (مم) | إلى الدولة | 1.75 ملم | |
| 3.5.1 | نوع مفصل العمود | إلى الدولة | زلة المشتركة |
| 3.5،1 | التداخل بين الأقسام (مم) | إلى الدولة | 640 مم |
| 3.5.2 | اللحامات في منطقة المفصل وفقًا للبند 3.5.2 | نعم / لا | نعم |
| 3.5.3 | تتحقق الشركة المصنعة من ملاءمة الوصلة المنزلقة وفقًا للبند 3.53 | إلى الدولة | نعم |
| 3.5.4 | يتم توفير عروات الرافعة وعلامات التوجيه الدائمة في الوصلة المنزلقة لضمان المحاذاة الصحيحة والتداخل الكامل | نعم / لا | نعم |
| 355 | لم يتم تشويه محور الأعمدة بعد تزاوج المقاطع. | نعم / لا | نعم |
التعبئة والتغليف والشحن

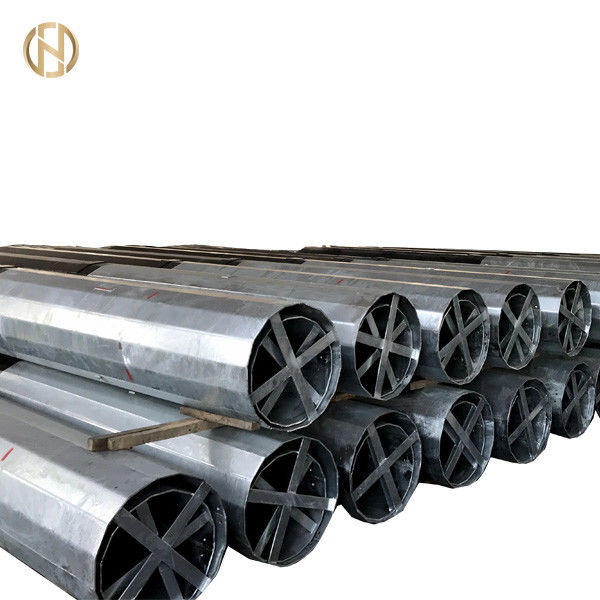

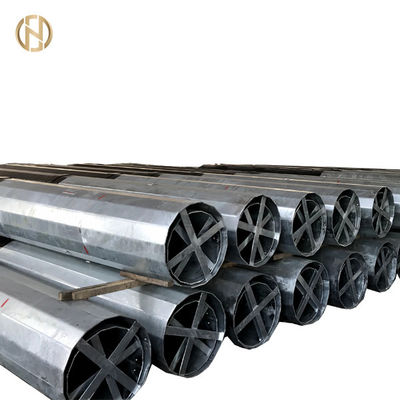

نقوم بتغطية الأجزاء العلوية والسفلية من العمود بساط أو بالة قش لحمايته من التلف الذي قد يلحق بالسطح المجلفن أثناء النقل.يمكن أيضًا أن يتم التغليف وفقًا لمتطلبات العملاء.
عملية الإنتاج
التحقق من المواد ← القطع ← القولبة أو الثني ← اللحام العمودي ← التحقق من الأبعاد ← لحام الفلنجة ← حفر الفتحة ← المعايرة ← عملية إزالة الأزيز ← الجلفنة أو طلاء المسحوق أو الطلاء ← إعادة المعايرة ← الخيوط ← التغليف
التعليمات
| س 1.كيف يمكنني الحصول على سعر العمود المطلوب؟ |
|
ج: 1. يرجى تقديم الأبعاد الدقيقة مثل الارتفاع ونوع مادة عمود العمود والسماكة والأقطار العلوية والسفلية.يمكننا بعد ذلك تقديم عرض أسعار دقيق بناءً على المواصفات الخاصة بك. 2. يمكنك أن ترسل لنا الرسم التفصيلي والتجميع.يمكننا بعد ذلك تزويدك باقتباس دقيق بناءً على الرسم. |
| س 2.أنا تاجر جملة صغير.هل تقبل طلب صغير؟ |
| ج: ليست مشكلة إذا كنت تاجر جملة صغيرًا ؛نحن نقبل الطلبات بكميات مختلفة. |
| س 3.أنا مصمم؛هل يمكنك مساعدتي في إنتاج العينة التي صممناها؟ |
| ج: مهمتنا هي مساعدة عملائنا على النجاح.يسعدنا مساعدتك في حل أي مشاكل قد تواجهك. |
| س 4: نريد أن نكون وكيلك لمنطقتنا.كيف يمكنني التقدم لهذا؟ |
| ج: يرجى إرسال الاقتراح الخاص بك والملف التعريفي لشركتك. |
| س 5.أخبرني عن شركتك؟ |
| لقد كنا منتجًا ومصدرًا لجميع أنواع أعمدة الصلب بما في ذلك أعمدة الطاقة وأعمدة إنارة الشوارع وأعمدة الاتصالات السلكية واللاسلكية وغيرها من المنتجات القائمة على الصلب منذ عام 2000. تم تصدير منتجاتنا إلى العديد من المناطق حول العالم. |
| س 6.هل لديكم بعض السياسات الخاصة للشركات ذات العلامات التجارية؟ |
| ج: نعم ، لدينا بعض الدعم الخاص للشركة التي لديها علامة تجارية خاصة بها ولكنها أيضًا مدرجة في قائمة عملاء VIP.يرجى إرسال نسخة من بيانات مبيعاتك إلينا حتى نتمكن من تحليل أفضل إجراء لدعمك لمنتجاتك في السوق الخاص بك. |
| س 7.هل تقدمون خدمة من الباب الى الباب؟لأنني لا أعرف كيف أتعامل مع التخليص الجمركي. |
| ج: نحن نقدم خدمة من الباب إلى الباب لمساعدتك على تقليل وقت الشحن وتكاليفه.وذلك لأن لدينا خصومات إضافية مع شركات الشحن حيث قمنا بالعديد من الشحنات في الماضي.وهذا بدوره سيوفر لك الكثير من الوقت والمال. |
خدمتنا
1. سوف نقوم بالرد على جميع استفساراتكم خلال 24 ساعة عمل.
2. سيجيب الموظفون المتمرسون على جميع أسئلتك باللغة الإنجليزية بطلاقة.
3. تصاميم مخصصة متوفرة.UEM & UBM مدعوون.
4. يمكن توفير حلول حصرية وفريدة من نوعها لعملائنا من قبل مهندسينا وموظفين محترفين ومدربين تدريباً جيداً.
5. خصم خاص وحماية المبيعات لموزعينا.
6. مصنع حديث بآلات عالية التخصص تركز على إنتاج أنواع مختلفة من الأعمدة الفولاذية مع أكثر من 20 عامًا من الخبرة والخبرة لتقديم منتجات عالية الجودة يمكنك الوثوق بها وبأسعار تنافسية.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
