القطب الصلب في الهواء الطلق أنبوبي كهربائي مخصص ارتفاع خدمة الحياة الطويلة
-
إبراز
القطب الصلب الصلب أنبوبي
,القطب الصلب مثمنة
-
موادالفولاذ الكربوني الساخن
-
ارتفاع16 م
-
سماكة5 مم - 22 مم
-
شكلأنبوبي ، 12 جانب
-
اللحامAWS D 1
-
المعالجة السطحيةHDG
-
اللونرمادي
-
مكان المنشأالصين
-
اسم العلامة التجاريةFUTAO
-
إصدار الشهاداتISO9001:2008
-
الحد الأدنى لكمية6 قطع
-
الأسعار$101 - $613
-
تفاصيل التغليفالتفاف 40HC أو OT بواسطة حصيرة أو حصيرة من القش
-
وقت التسليم3 أسابيع ث
-
شروط الدفعL / C ، T / T
-
القدرة على العرض102 قطعة كل يوم
القطب الصلب في الهواء الطلق أنبوبي كهربائي مخصص ارتفاع خدمة الحياة الطويلة
ارتفاع مخصص القطب أنبوبي الصلب في الهواء الطلق ، القطب الطاقة ، القطب الكهربائي
وصف المنتج
المنتجات المذكورة أعلاه عبارة عن أعمدة فولاذية مصنوعة خصيصًا للقطب الأنبوبي الخارجي ذي الارتفاع المخصص ، وعمود الطاقة ، والقطب الكهربائي
- تم تصميم المنتجات وتصنيعها وفقًا للمعايير الهيكلية ANSI / TIA-222-G
- يمكن لشركتنا فقط الامتثال لمعايير التصنيع العالمية هذه والتي تمنحنا ميزة على منافسينا
- المنتجات مجلفنة بالغمس الساخن وفقًا لمعايير ISO 1461 / ASTM A123
- مادة عمود العمود: ASTM GR65 ، GR50 ، Q460 A572 ، S355 ، Q345 / Q235 ، إلخ
- رمز المادة: GB / T1591-2008 ، GB / T700-2006
- نحن نمتلك شهادة ISO 9001: 2015 ونلتزم بتقديم أفضل المنتجات والخدمات لعملائنا
- نحن نقدم مساعدة إضافية إذا لزم الأمر بما في ذلك الإشراف والمكونات التكميلية
- نحن نستوعب تصميمات مختلفة وفقًا لمواصفات عملائنا
للتصميم وفقًا لبرنامج PLS ، سنطلب معلمات التصميم التالية:
- سرعة الرياح التشغيلية للمنطقة التي سيتم استخدام القطب فيها
- حمولة الهوائي وارتفاع القطب
- الارتفاع الكلي للعمود نفسه
مواصفات المنتج
|
اسم المنتج |
ارتفاع مخصص القطب أنبوبي الصلب في الهواء الطلق ، القطب الطاقة ، القطب الكهربائي |
|---|---|
|
استخدامات مناسبة |
توزيع الطاقة |
|
شكل |
أنبوبي أو مضلع أو مخروطي |
|
مواد
|
Q345B / A572 ، الحد الأدنى لمقاومة الخضوع> = 345 ن / مم2 Q235B / A36 ، مقاومة الخضوع الدنيا> = 235 ن / مم2 يمكن استخدام مواد أخرى حسب الطلب (Q460 ، ASTM573 GR65 ، GR50 ، SS400 ، SS490 ، إلى ST52) |
|
تحمل الأبعاد |
+ - 1٪ |
|
قوة |
11 كيلو فولت ، 13 كيلو فولت ، 15 كيلو فولت ، 33 كيلو فولت |
|
عامل الأمان |
عامل الأمان للسلك: 5 عامل الأمان للسلك: 5 |
|
تحميل التصميم بالكيلوجرام |
200-1111 كجم توضع على 30 سم من أعلى الأعمدة |
|
نقش |
لوحة الاسم من خلال البرشام أو الغراء والنقش والنقش حسب متطلبات العملاء |
|
المعالجة السطحية |
الجلفنة بالغمس الساخن وفقًا لمعايير ASTM A123 / مسحوق الطلاء |
|
مفصل البولنديين |
وضع الإدراج ، وضع الشفة الداخلية ، وضع المفصل وجها لوجه |
|
تصميم أعمدة |
ضد زلزال 8 درجة |
|
مقاومة الرياح |
160 كم / ساعة أو 30 م / ث |
|
قوة الخضوع الدنيا |
45msq |
|
من الحد الأدنى إلى الحد الأقصى لقوة الشد القصوى |
490 ميجا باسكال - 620 ميجا باسكال |
|
اساسي |
ISO 9001 |
|
الطول لكل قسم |
في غضون 14 مترًا تم تشكيلها مرة واحدة بدون وصلة انزلاقية |
|
اللحام |
تنتج عملية اللحام المزدوج الداخلي والخارجي سطحًا غير ملحوم معيار اللحام: AWS (American Welding Society) D 1.1 |
|
سماكة |
3 مم - 6 مم |
التعبئة والتغليف والشحن
| القسم العلوي | أعلى ديا (مم) | Ave = 191 (190/192/191/192) | افي> = 190 | ||||||
| ضياء سفلي (مم) | افي> = 299 | ||||||||
| القسم الأوسط | أعلى ديا (مم) | افي> = 280 | تم الاجتياز بنجاح | ||||||
| ضياء سفلي (مم) | افي> = 390 | ||||||||
| القسم السفلي | أعلى ديا (مم) | افي> = 367 | تم الاجتياز بنجاح | ||||||
| ضياء سفلي (مم) | Ave = 480 (478 ، 482 ، 478 ، 480) | افي> = 478 | |||||||
| سمك الجدار الجالف (مم): | المرحلة 1/3 | 4.14 | > = 4 | > = 4 مم | |||||
| المرحلة 2/3 | 4.12 | ||||||||
| المرحلة 3/3 | 4.15 | ||||||||
| طول كل قسم (مم): | المرحلة 1/2/3 | 6342/6348/6356 | 6345 | 6305-6385 | |||||
| الطول الكلي للقطب (مم) | 18010 | 18000 | 17850-18150 | ||||||
| وزن الأعمدة (كلغ) | 677 كجم | 643-711 كجم | |||||||
| عدد الطولي لكل قسم 1/2/3 | <= 2 | <= 2 | |||||||
| سمك المجلفن (أم): | المرحلة 1/3 | 123/103 / 92.5 / 90 | BS729 | افي> = 70Um | |||||
| المرحلة 2/3 | 96.5 / 88.7 / 96.7 / 97.3 | ||||||||
| المرحلة 3/3 | 99.4 / 103/100/104 | ||||||||
| اختبار المواد | YS (الأم) | 648 | > = 480 | > = 480 | |||||
| TS (الأم) | 706 | > = 550 | > = 550 | ||||||
| EL (٪) | 23٪ | > = 15٪ | > = 15٪ | ||||||

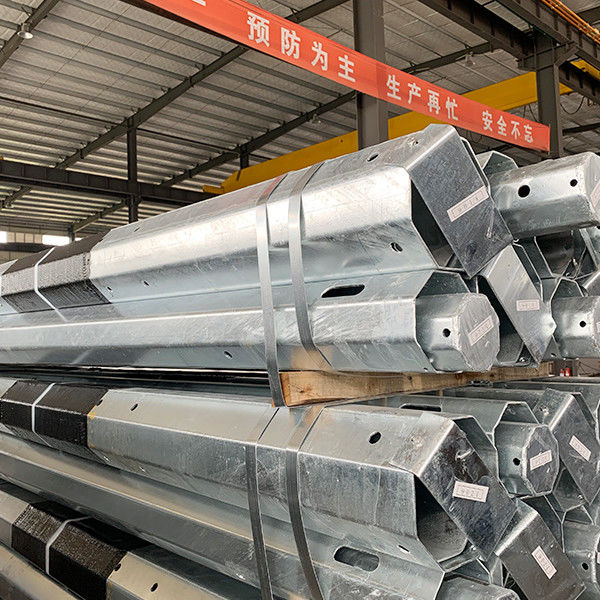

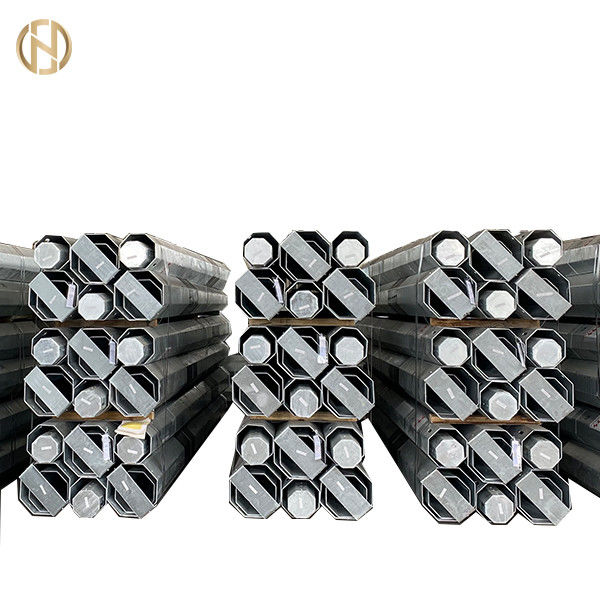

نقوم بتغطية الأجزاء العلوية والسفلية من العمود بحصيرة أو بالة قش لحمايتها من التلف الذي قد يلحق بالسطح المجلفن أثناء النقل.يمكن أيضًا أن يتم التغليف وفقًا لمتطلبات العملاء.
3.1.اللحام
يجب أن تكون الجهة المصنعة مسؤولة عن تحديد وتطوير التقنيات المناسبة لاستخدامها في عمليات اللحام.
يتم إجراء جميع عمليات اللحام بواسطة عمال اللحام ومشغلي اللحام وأدوات التثبيت المؤهلة لنوع اللحام المراد إجراؤه.يجب أن تكون المؤهلات متوافقة مع EN1090 أو AWS D1.1.
يجب إجراء جميع عمليات اللحام وفقًا للمواصفة EN1090 EXC2 و EN1090 EXC3 للعمود إلى الحافة الأساسية ، بما في ذلك تأهيل الإجراء.
يتم اللحام بواسطة عمليات القوس المعدني الواقي أو قلب التدفق المحمي بالغاز أو القوس المعدني للدرع الغازي أو عمليات القوس المغمور.
3.1.1.اللحامات الطولية
يكون اختراق اللحامات الطولية 60٪ (60٪) كحد أدنى باستثناء منطقة الفاصل الانزلاقي للقسم الأنثوي حيث يكون الاختراق 100٪.
3.1.2.رمح إلى لحامات لوحة القاعدة (إذا كان ذلك مناسبًا)
يجب أن تكون لحامات اللحام بالعمود إلى الحافة مائة بالمائة (100٪) من لحامات الاختراق للوحة القاعدة إذا كان سمك العمود يساوي أو يزيد عن 6 مم.
إذا كان سمك العمود أقل من 6 مم ، فستكون لحامات العمود إلى لوحة القاعدة عبارة عن لحامات فيليه
عملية الإنتاج
التحقق من المواد ← القطع ← القولبة أو الثني ← اللحام العمودي ← التحقق من الأبعاد ← لحام الفلنجة ← حفر الفتحة ← المعايرة ← عملية إزالة الأزيز ← الجلفنة أو طلاء المسحوق أو الطلاء ← إعادة المعايرة ← الخيوط ← التغليف
