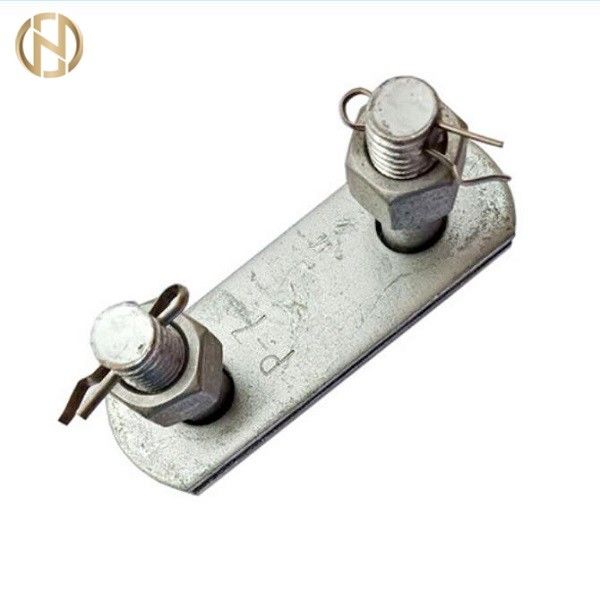

P & PS Type Parallel Clevises بالغمس الساخن ملحقات ألواح الصلب المجلفن بالغمس
يمكن أن تغير clevises المتوازية من النوع P & PS (النوع الضام) طول أجزاء التجميع من خلال ربط clevis أحادي الطبقة بطبقة واحدة clevis أو ربط clevis أحادي الطبقة بطبقة مزدوجة clevis.إنها مصنوعة من صفيحة فولاذية متوسطة السماكة مع تقنيات التثقيب والقص.باعتبارها واحدة من تركيبات التوصيل ، فإن وظيفتها هي نفس نوع PD من نوع clevis ، و Z type clevis ، و ZBD type clevis ، و U type clevis ، ولوحة الضبط ، ولوحة المقرن وما إلى ذلك.في إنشاء الشبكة الحديثة ، يجب استخدام عدد كبير من clevises.
| نوع الشبكة الوطنية | رقم 85 النوع القياسي | الأبعاد (مم) | تحميل الفشل الاسمي (كن) | ||||
| أ | ب | ج | م | ح | |||
| P-0770 | ف -7 | 40 | 6 | 20 | 16 | 70 | 70 |
| P-1080 | ف - 10 | 45 | 8 | 20 | 18 | 80 | 100 |
| P-1290 | ف - 12 | 50 | 10 | 20 | 22 | 90 | 120 |
| P-16100 | ف -16 | 60 | 8 | 22 | 24 | 100 | 160 |
| ف 21 | 70 | 14 | 30 | 27 | 120 | 210 | |
| P-21100 | 60 | 10 | 24 | 24 | 100 | 210 | |
| ف -25 | 78 | 16 | 34 | 30 | 120 | 250 | |
| P-25120 | 70 | 12 | 28 | 27 | 120 | 250 | |
| ف - 30 | 80 | 16 | 38 | 36 | 120 | 300 | |
| P-32120 | 80 | 14 | 32 | 30 | 120 | 320 | |
| نوع الشبكة الوطنية | رقم 85 النوع القياسي | الأبعاد (مم) | تحميل الفشل الاسمي (كن) | الوزن (كجم) | ||||
| ج | ب | م | ح | Φ | ||||
| PS-0790 | PS-7 | 18 | 16 | 16 | 90 | 20 | 70 | 0.60 |
| بس -10100 | PS-10 | 20 | 18 | 18 | 100 | 20 | 100 | 0.80 |
| PS-12 | 20 | 20 | 22 | 95 | 24 | 120 | 1.50 | |
| PS-16 | 26 | 24 | 24 | 155 | 26 | 160 | 2.70 | |
| PS-30 | 38 | 34 | 36 | 140 | 39 | 300 | 5.30 | |
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
